Przekładnie planetarne QUATTRO PHQ-ME
Przekładnie planetarne Quattro PHQ z kołnierzem obrotowym. Zakres przełożeń 5,5:1 – 600:1. Momenty dynamiczne 200 – 43 000 Nm. Luz obrotowy 1,0 – 3,0 arcmin. Sprawność 90 – 96 %. Klasa ochrony IP65/IP66. Z kołnierzem i sprzęgłem dopasowanym do serwosilnika. Opcjonalnie zredukowany luz obrotowy, z hamulcem bezpieczeństwa, z serwosilnikiem, łożyskowanym modułowym kołem zębatym, wykonanie ATEX.

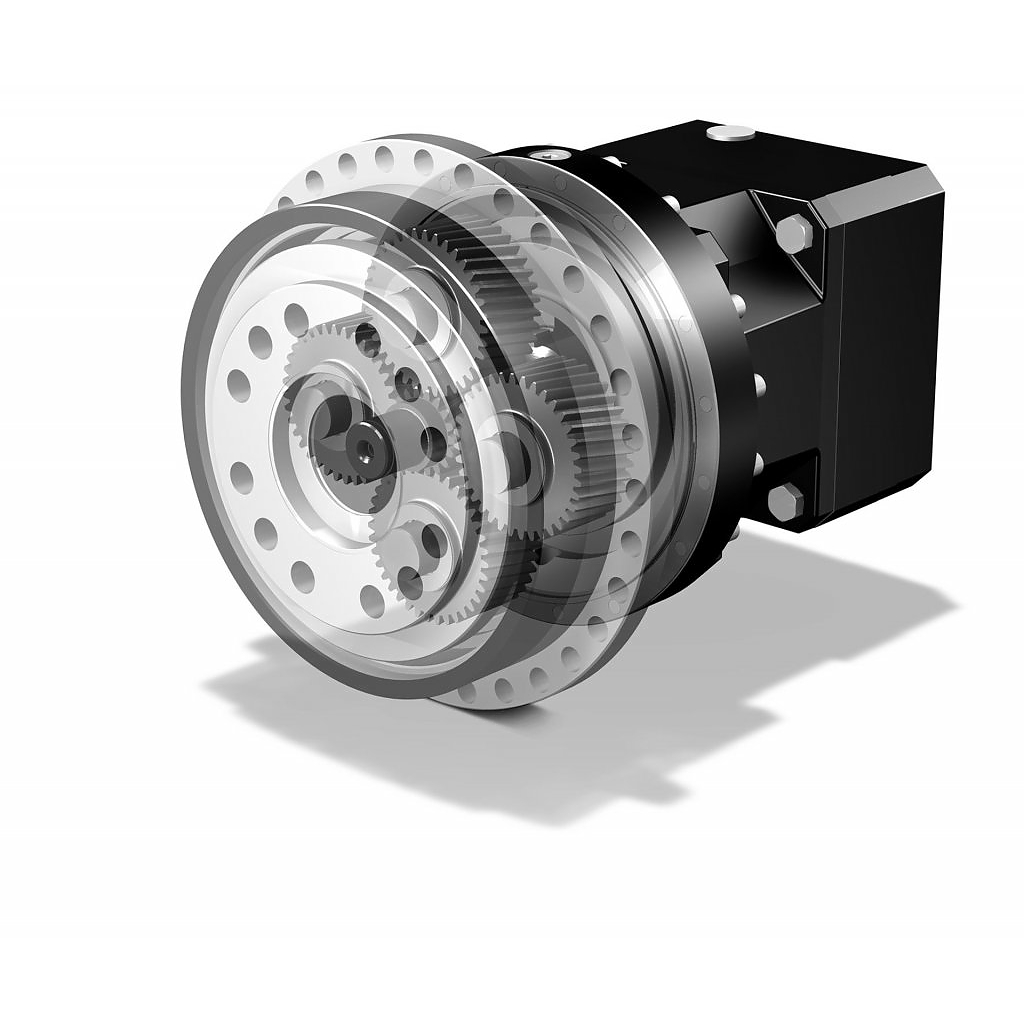

PRZEKŁADNIE PLANETARNE QUATTRO PHQ-ME STOBER
- Quattro Power to innowacyjny system 4-planetarny!
- PHQ to precyzyjna przekładnia serwo z wysokiej jakości przekładnią śrubową i maksymalną sztywnością skrętną i przechylną. Dla maksymalnego momentu obrotowego.
- Ponadto nadaje się szczególnie do napędów w zastosowaniach typu pick-and-place i jest idealnym rozwiązaniem w przypadku ograniczonej przestrzeni instalacyjnej.
- Przekładnie PHQ są dostępne jako kompaktowe serwomotoreduktory planetarne do bezpośredniego montażu lub można je przymocować do wszystkich popularnych synchronicznych serwomotorów za pomocą odpowiednich adapterów.
Właściwości przekładni planetarnych PHQ:
- Wyższe momenty obrotowe od standardowych przekładni planetarnych
- Większe przełożenia max. do 600:1
- Wysokowydajne przekładnie serwo o zwiększonej sztywności skrętnej i promieniowej (radialnej)
- Wał wyjściowy: wał kołnierzowy obrotowy.
- Precyzyjne – luz obrotowy standardowy lub zredukowany.
- Brak błędów pozycjonowania – przełożenie przekładni w postaci ułamka.
- Bezobsługowe – nie wymaganą wymiany oleju, ani konserwacji.
- Cichobieżne – koła zębate o skośnym uzębieniu, max 59 – 64 dB.
- Niskie momenty bezwładności.
- Sztywne łożysko wyjściowe z powodu napięcia wstępnego.
- Praca ciągła bez dodatkowego chłodzenia.
- Temperatura otoczenia od 0° C do 40° C (inny zakres temperatur na zapytanie).
- Max. temperatura obudowy przekładni ≤ 90 °C.
- Klasa ochrony IP65.
- Dowolna pozycja pracy.
- Syntetyczny olej przekładniowy typu CLP HC ISO VG 150.
- Jedna warstwa lakieru podkładowego w kolorze RAL7001 lub RA9005.
- Promieniowe pierścienie uszczelniające wał wejściowy FKM / wyjściowy NBR.
- W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy na wyjściu promieniowe pierścienie uszczelniające wał wykonane z FKM.
Wykonania opcjonalne przekładni planetarnych PHQ:
- Wzmocnione łożyskowanie osiowe i radialne wału wyjściowego dla wielkości PHQ4-PHQ5.
- Podwójne uszczelnienie adaptera serwosilnika
- Uszczelnienie FKM VITON dla wysokich temperatur.
- Z modułowym kołem zębatym o skośnym uzębieniu.
- Konstrukcja przeciwwybuchowa zgodnie z dyrektywą ATEX 2014/34/UE.
- Specjalne oleje dla przemysłu spożywczego na życzenie klienta.
- Dwie lub więcej lakierów i w dowolnym kolorze RAL.
- Wykonanie antykorozyjne Washdown.
- Klasa ochrony IP66.
- Bez adaptera – bezpośrednio z serwosilnikami EZ/LM
- Z hamulcem bezpieczeństwa w adapterze przekładni
- Zmiana ilości oleju przy pracy dwu-kierunkowej w zakresie ruchu od ±20° do ±90°.
- Cykliczna praca rewersyjna ≤ ± 20° na ZAPYTANIE.
Tabela przekładni planetarnych quattro PHQ-ME/PHQ-MEL
| Typ | Przełożenia | Max. momenty dynamiczne | Moment awaryjny | Śred. kołnierza obrotowego |
| i | [Nm] | [Nm] | [mm] | |
| PHQ431ME / PHQ421ME | 5,5:1 | 220 | 400 | 118 |
| PHQ432ME / PHQ422ME | 22:1 – 55:1 | 247 | 400 | 118 |
| PHQ531ME / PHQ521ME | 5,5:1 | 550 | 948 | 145 |
| PHQ532ME/PHQ522ME | 22:1 – 55:1 | 562 | 948 | 145 |
| PHQ731ME / PHQ721ME | 5,5:1 | 1 050 | 2100 | 179 |
| PHQ732ME / PHQ722ME | 22:1 – 55:1 | 1 050 | 2100 | 179 |
| PHQ733ME / PHQ723ME | 88:1 – 550:1 | 1 050 | 2100 | 179 |
| PHQ831ME / PHQ821ME | 5,5:1 | 3 300 | 4964 | 247 |
| PHQ832ME / PHQ822ME | 22:1 – 55:1 | 3 300 | 4964 | 247 |
| PHQ833ME / PHQ823ME | 88:1 – 550:1 | 3 300 | 4964 | 247 |
| PHQ942ME / PHQ922ME | 18:1 – 60:1 | 6 600 | 13200 | 300 |
| PHQ943ME / PHQ933ME | 72:1 – 600:1 | 6 600 | 13200 | 300 |
| PHQ1042ME / PHQ1032ME | 24:1 – 60:1 | 10 000 | 20 000 | 330 |
| PHQ1043ME / PHQ1033ME | 96:1 – 600:1 | 10 000 | 20 000 | 330 |
| PHQ1142ME / PHQ1132ME | 24:1 – 60:1 | 22 000 | 40 000 | 425 |
| PHQ1143ME / PHQ1133ME | 96:1 – 300:1 | 22 000 | 40 000 | 425 |
| PHQ1242ME / PHQ1232ME | 24:1 – 42:1 | 43 000 | 80 000 | 550 |
| PHQ1243ME / PHQ1233ME | 96:1 – 420:1 | 43 000 | 80 000 | 550 |
Właściwości motoadapterów przekładni Stober
- Szybkie i łatwe mocowanie każdego serwosilnika
- Jednoczęściowe, wytrzymałe sprzęgło zaciskowe z funkcją rozprężania
- Najniższe momenty bezwładności masy dla najwyższej dynamiki pracy
- Wyważone dla cichej pracy bez wibracji, nawet przy dużych prędkościach
- Szeroki zakres wyboru średnic i długości wałów silników
- Bezbłędne dopasowane dzięki dokładnemu centrowaniu silnika
- Silnik można zdemontować w dowolnej pozycji
- Opcjonalnie podwójne uszczelnienie adaptera dla dużych modeli przekładni
- Opcjonalnie bez adaptera i sprzęgła – bezpośrednia zabudowa serwosilnika EZ lub LM
- Aby zmniejszyć luz, łożysko wału silnika musi mieć konstrukcję osiowo pozbawioną luzów
Adapter silnika ze sprzęgłem EasyAdapt (ME/MEL)
- Jednoczęściowe, wytrzymałe sprzęgło zaciskowe z funkcją rozprężania
Adapter silnika ze sprzęgłem FlexiAdapt (MF):
- Wytrzymałe, spawane laserowo sprzęgło mieszkowe z funkcją rozprężania
- Ze zintegrowaną termiczną kompensacją długości, kompensuje rozszerzalność liniową wału silnika
- Wał silnika oddzielony od sił osiowych
Adapter silnika ServoStop z hamulcem bezpieczeństwa (MB)
Katalogi
443054_en_05_KAT_Servogetriebe.pdf – Katalog precyzyjnych serwo przekładni firmy Stober z adapterem silnika serwo w j.angielskim
Formularz_przekladnie_STOBER_26082024.pdf – formularz zapytania o serwo przekładnie z adapterem serwosilnika w j.polskim/nimieckim/angielskim
Przykłady zastosowań przekładni planetarnych PHQ-ME:
- Przemysłowe stoły obrotowe,
- Robotyka,
- Giętarki
- Obrotnice przemysłowe,
- Obrotnice spawalnicze,
- Liniowe napędy zębatkowe,
- Napędy obrabiarek, frezarek
- Maszyny i urządzenia przemysłowe
