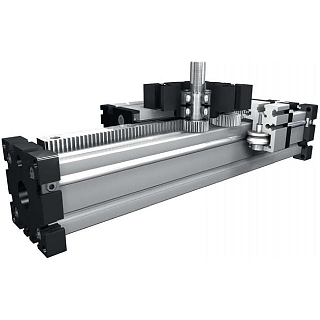

Napędy liniowe zębatkowe ELZQ
3 grupy wielkości profilu aluminiowego od 60 do 80. Podwójna, zewnętrzna liniowa prowadnica rolkowa wózka. Wózek poruszany poprzez listwę zębatą o prostym uzębieniu. Dokładność pozycjonowania ±0,1 mm. Max. siła posuwu 0,9 kN. Max. obciążenie wózka 300 kg. Max. prędkości liniowe 4 m/s. Liniowe posuwy > 6,0 mb. Opcjonalnie wykonanie antykorozyjne. Listwa zębata Cf 53, standardowo h7, opcjonalnie h6 (hartowane i szlifowane, drobno uzębione).
PROWADNICE LINIOWE ELZQ Z NAPĘDEM ZĘBATKOWYM FIRMY BAHR
- Idealny napęd liniowy do pionowych aplikacji i długich posuwów.
- Korpus prowadnicy składa się z aluminiowego profilu kwadratowego z bocznie równoległymi, dopasowanymi kształtowo wałami z hartowanej stali.
- Wózek prowadzący porusza się po korpusie prowadnicy z wbudowanymi, bezluzowo wyregulowanymi liniowo łożyskami kulkowymi, które poruszane są na wałach za pomocą precyzyjnej zębatki.
- System zębatkowy i zębnikowy nadaje się do bardzo dynamicznej pracy serwo i idealnie nadaje się do ruchów podnoszenia.
- Zębatka wyposażona jest w bezobsługowe łożyska kulkowe.
- Zębatka jest smarowana za pomocą filcowego koła zębatego.
- Listwa zębata standardowo Cf 53,h7
- Dokładność pozycjonowania ± 0,1 mm
| TYP | ELZQ60h6 | ELZQ70h7 | ELZQ80h6 | ELZQ80h7 | ELZQ80Sh6 | ELZQ80Sh7 |
| Max. prędkość liniowa (m/s) | 4 | 4 | 4 | 4 | 4 | 4 |
| Dokładność pozycjonowania (mm) | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Max. siła Fx (N) | 1400 | 780 | 1400 | 780 | 1400 | 780 |
| Max. siła Fy (N) | 2000 | 2000 | 2000 | 2000 | 3600 | 3600 |
| Max. siła Fz (N) | 1100 | 1100 | 1100 | 1100 | 1800 | 1800 |
| Max. momenty Mx (Nm) | 43 | 43 | 55 | 55 | 140 | 140 |
| Max. momenty My (Nm) | 70 | 70 | 80 | 80 | 230 | 230 |
| Max. momenty Mz (Nm) | 100 | 100 | 120 | 120 | 220 | 220 |
| Moment jałowy (Nm) | 0,6 | 0,6 | 1,0 | 1,0 | 1,5 | 1,5 |
| Rozmiar wału wej. | 20 h6 x 29,5 | 20 h6 x 29,5 | 20 h6 x 29,5 | 20 h6 x 29,5 | 20 h6 x 29,5 | 20 h6 x 29,5 |
| Obwód koła zębatego (mm/obr) | 100 | 100 | 100 | 100 | 100 | 100 |
| Max. obroty (obr/min) | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
| Długość wózka (mm) | 338 / 210 / 354 | 338 / 210 / 354 | 384 / 230 / 400 | 384 / 230 / 400 | 404 / 254 / 420 | 404 / 254 / 420 |
Opcjonalne wykonania liniowego napędu zębatkowego:
- wydłużony lub obustronny wózek
- wykonanie antykorozyjne
- listwa zębata h6 hartowana i szlifowana, drobno uzębiona
- szeroki wybór akcesoriów: adapter, przekładnia, sprzęgło, profile montażowe, wpusty przesuwne, nakrętki teowe, uchwyty czujników itp.
Katalogi
ELZQ_EN.pdf – strona katalogowa napędów liniowych zębatkowych ELZQ w j. angielskim
ELZQ_INSTRUCTION.pdf – instrukcja montażu napędów liniowych zębatkowych ELZQ w j. angielskim
ACCESSORIES_EN.pdf – Akcesoria napędów liniowych i prowadnic liniowych Bahr
