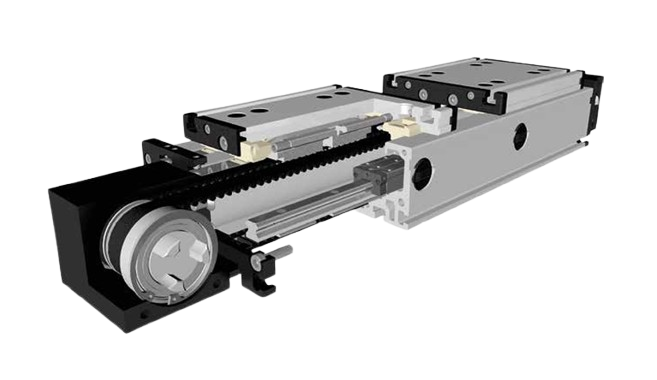

Napędy liniowe 2-paskowe DSZZ

2 grupy wielkości profili aluminiowych 160×80 i 200×100. Wewnętrzna, podwójna liniowa prowadnica szynowa wózka z dwoma napędami paskowymi HTD. Taka sama funkcjonalność jak DSZ, ale z dwoma wózkami, każdy wózek jest wyposażony w oddzielny napęd paskowy, dzięki czemu można je indywidualnie przesuwać. Siła posuwu max. 1,9 kN. Obciążenie wózka max. 2060 kg. Prędkość liniowa max. 5 m/s. Precyzja pozycjonowania ±0,1 mm. Opcjonalnie wykonanie antykorozyjne, bryzgoszczelne i kurzoszczelne

Napędy liniowe 2-paskowe DSZZ

Właściwości napędów liniowych 2-paskowych DSZZ

• Ta jednostka liniowa składa się z kwadratowego profilu aluminiowego ze zintegrowanymi prętami prowadzącymi z hartowanej stali.
• Każdy wózek może być przesuwany oddzielnie własnym napędem paskowym.
• To urządzenie ma podwójne koła pasowe, które poruszają się na oddzielnych łożyskach, oraz dwa niezależne, równoległe pasy napędowe, po jednym dla każdego wózka.
• Pozycja montażu: Zgodnie z wymaganiami.
• Maks. długość 4.000 mm bez połączeń.
• Montaż wózka: za pomocą rowków teowych.
• Montaż zespołu: za pomocą rowków teowych lub otworów gwintowanych w bloku łożyskowym, zestawy montażowe.
• Pasek zębaty można łatwo napiąć za pomocą urządzenia napinającego w wózku prowadzącym.
• Typ paska: HTD ze wzmocnieniem stalowym, brak luzu przy zmianie kierunku, powtarzalność ± 0,1 mm.
• Te wydajne systemy są stosowane na przykład w maszynach do układania, liniach transportowych lub systemach dozowania i napełniania.

Wykonania opcjonalne napędów liniowych 2-paskowych DSZZ

• podwójny, obustronny, wydłużony wózek
• wałki i śruby ze stali nierdzewnej

Akcesoria napędów liniowych 2-paskowych DSZZ

• adapter silnika, przekładni
• sprzęgło kłowe ROTEX
• profile montażowe
• uchwyty montażowe czujników indukcyjnych, krańcówek
• płyta montażowa
• wpusty przesuwne (nakrętki teowe) wózka, profilu aluminiowego
• przekładnie planetarne
• przekładnie kątowe
• wał dystansowy do synchronizacji równoległej dwóch paskowych napędów liniowych
• prowadniki kablowe
