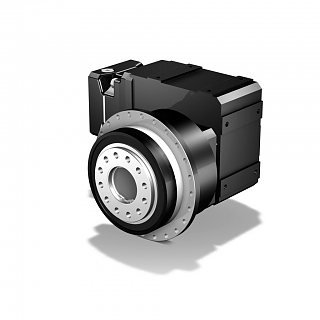

Serwomotoreduktor kątowy PHK-EZ Stober
Przekładnia planetarna z wałem kołnierzowym obrotowym i kątową przekładnią stożkową oraz serwosilnikiem w bezpośredniej zabudowie bez adaptera i sprzęgła. W zakresie mocy 0,29 – 19,0 kW. Przełożenia od 16:1 – 555:1. Momenty maks. 89 – 7 500 Nm. Luz obrotowy 1,5 – 4,5 arcmin. Sprawność 92 – 93 %. Serwomotoreduktor opcjonalnie ze zredukowanym luzem, resolwerem, max. 2-hamulcami, wentylatorem, napędem zębatkowym. W komplecie serwonapęd Stober, kable, rezystor.
Serwomotoreduktor kątowy PHK-EZ
Właściwości serwomotoreduktorów kątowych PHK-EZ
- Kompaktowe i bardzo dynamiczne dzięki bezpośredniemu mocowaniu silnika serwo na przekładni
- Wał wyjściowy jak wał kołnierzowy obrotowy.
- Cichobieżne – dzięki spiralnemu uzębieniu kół zębatych przekładni.
- Precyzyjne – standardowy i zredukowany luz obrotowy.
- Brak błędów pozycjonowania – przełożenie w postaci ułamka.
- Bezobsługowe – nie wymagają wymiany oleju.
- Pozycja pracy do określenia przy zamówieniu.
- Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie).
- Wypełnione smarem syntetycznym CLP HC ISO VG 150.
- Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 80 °C.
- Klasa ochrony IP65.
- Uszczelnienie na wyjściu przekładni standardowo NBR.
- W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
- Obudowa z żeliwa.
- Lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie).
Opcjonalne wykonanie serwomotoreduktorów kątowych PHK-EZ
- Klasa ochrony IP66 bryzgoszczelna i kurzoszczelna.
- Wzmocnione łożyskowanie wału wyjściowego.
- Pierścieniem uszczelniający wał VITON FKM.
- Z modułowym kołem zębatym na wale wyjściowym przekładni.
- Z olejem Mobil CIBUS 150/220 dla przemysłu spożywczego, do maszyn spożywczych, z dopuszczeniem NSF H1.
- Zbiornik wyrównawczy oleju dla pionowej pozycji pracy.
- Z adapterem ME/MEL i sprzęgłem pod serwosilniki dostępne na rynku.
- Serwomotoreduktor kątowy PHK-MB-EZ z dwoma hamulcami bezpieczeństwa ServoSTOP
- Przekładnia planetarna PHK-ME z adapterem i sprzęgłem bez serwosilnika
Właściwości serwosilników EZ
- Elektryczne silniki synchroniczne z magnesami trwałymi.
- Obrotowe złącza wtykowe z szybką blokadą.
- Praca w zakresie temperatur otoczenia od -15° C do +40° C.
- Standardowo w klasie ochrony IP56, opcjonalnie IP66.
- Klasa temperaturowa F (155°C).
- Elektroniczna tabliczka znamionowa dla szybkiego rozpoznania parametrów serwosilnika.
- Łożysko toczne z dożywotnim smarowaniem i uszczelnieniem bezdotykowym.
- Promieniowe pierścienie uszczelniające wał wykonane z FKM VITON.
- Bicie promieniowe i osiowe standardowo w klasie tolerancji zgodnie z IEC 60072-1.
- Wartości dopuszczalne poziomu hałasu zgodnie z normą EN 60034-9.
- Nie nadają się do stosowania w strefach zagrożonych wybuchem.
- Certyfikaty CE, UKCA, opcjonalnie cURus.
- Zintegrowany termistor PTC, opcjonalnie czujnik temperatury PT1000.
- W kolorze czarnym RAL9005, opcjonalnie każdy kolor RAL.
- Opcjonalnie eliminacja refowania w przypadku wieloobrotowych enkoderów absolutnych Multiturn.
- Z wentylatorem zewnętrznym dla wyższej temperatury otoczenia, zwiększenia mocy ciągłej lub o 30% większego momentu obrotowego.
- Z elektromagnetycznym hamulcem bezpieczeństwa 24VDC.
Enkodery w serwomotoreduktorach kątowych PHK-EZ
- resolwer
- enkoder absolutny EnDAT 2.1/2.2, indukcyjne / optyczne, Multiturn / Singleturn
- opcjonalnie jednokablowe rozwiązanie OCS z enkoderem absolutnym EnDat 3.0 – EQI 1131- dla max. długości kabla 100mb
Współpraca serwomotoreduktorów PHK-EZ z serwonapędami
Katalogi serwomotoreduktorów
442437_en_16_KAT_Servogetriebemotoren.pdf – Katalog przekłądni z serwosilnikami firmy Stober w j.angielskim
serwomotoreduktory_STOBER_26082024.pdf – Formularz zapytania o serwomotoreduktory Stober w j.polskim/niemieckim/angielskim
