Prowadnica liniowa LLR rolkowa

Prowadnica liniowa, prowadnica rolkowa, bahr llr

Moduł liniowy LLR z wewnętrzną prowadnicą rolkową wózka bez napędu. 3 grupy wielkości profilu aluminiowego 40, 60, 80. Obciążenie max. wózka 210kg. Prędkość liniowa max. 10m/s. Długość jednego odcinka profilu aluminiowego bez łączeń max. 6000 mm. Prowadnica liniowa LLR zapewnia stabilną podporę i oszczędność miejsca. Opcjonalne wykonanie antykorozyjne lub z napędem paska zębatego wersja LLZ.

Zobacz więcej z tej kategorii
Zapytaj o produkt

Prowadnica liniowa LLR rolkowa

logo cad

Właściwości prowadnic liniowych LLR

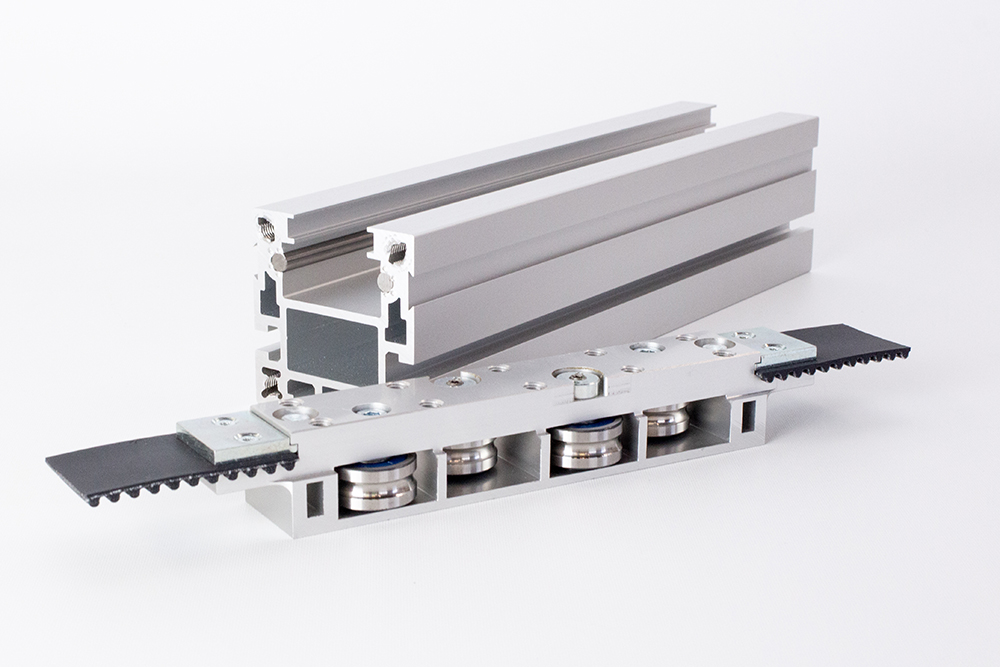

  • Korpus prowadnicy składa się z kwadratowego profilu aluminiowego, w którym zintegrowana jest prowadnica rolkowa.
  • Ten system pozycjonowania służy jako jednostka przemieszczenia lub może być napędzany innymi dodatkowymi napędami.
  • Konstrukcja prowadnicy zgodna z napędami liniowymi paskowymi LLZ/LLN.
  • Pozycja pracy: dowolna,
  • Forma mocowania poprzez nakrętki teowe
  • Maksymalna długość 6000 mm z jednego profilu aluminiowego.
  • Wózek standardowo montowany jest na pięciu rolkach, które można regulować i serwisować w dowolnej pozycji.
  • System pozycjonowania można dosmarować za pomocą dwóch smarowniczek na suwaku.
  • Szeroki wybór akcesoriów: wpusty przesuwne, profile montażowe, kątowniki montażowe, uchwyty czujników.

Opcjonalne wykonania prowadnic liniowych LLR

  • wydłużony wózek,
  • podwójny wózek,
  • wzmocniony wózek,
  • wykonanie antykorozyjne,
  • z paskiem zębatym HTD jako napęd liniowy paskowy LLZ
  • jako podpora obciążenia w układach liniowych, w portalach liniowych np.dwu-osiowych XY
Tabela prowadnic liniowych LLR rolkowych
Typ LLR40 LLR60 LLR80
Max. prędkość liniowa (m/s) 4 6 10
Max. siła stat./dyn. Fy (N) 130 / 65 780 / 650 1900 / 1500
Max. siła stat./dyn. Fz (N) 400 / 210 1170 / 845 2100 / 1700
Max. momenty stat./dyn. Mx (Nm) 3 / 1 20 / 13 85 / 60
Max. momenty stat./dyn. My (Nm) 13 / 6 78 / 65 140 / 110
Max. momenty stat./dyn. Mz (Nm) 24 / 12 52 / 39 110 / 90
Standardowa długość wózka (mm) 120 / 98 175 / 144 320 / 260
Moment jałowy (Nm) 0,4 0,6 0,8

Katalogi

IMI_Bahr_LLR_EN.pdf – strona katalogowa prowadnic liniowych rolkowych LLR w j. angielskim

ACCESSORIES_EN.pdf– akcesoria napędów i prowadnic liniowych firmy IMI Bahr

Faxanfragen.pdf – Formularz zapytania o napędy liniowe i prowadnice liniowe Bahr

prowadnica liniowa, prowadnica rolkowa, bahr, prowadnica liniowa rolkowa, prowadnica liniowa wózka
prowadnica liniowa, prowadnica rolkowa, bahr, prowadnica liniowa rolkowa, prowadnica liniowa wózka

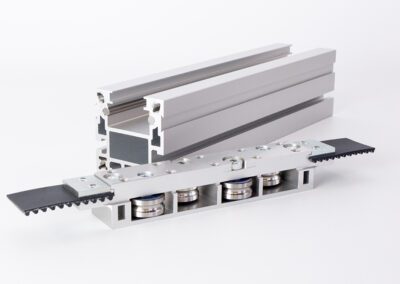

wewnętrzna liniowa prowadnica rolkowa wózka, imi bahr llr

Dostępne wykonania szynowych prowadnic liniowych IMI Bahr bez napędu

  • Wersja DSR z podwójną wewnętrzną prowadnicą szynową wózka
  • Wersja LSR z wewnętrzną prowadnicą szynową wózka
  • Wersja QSR z wewnętrzną prowadnicą szynową wózka
  • Wersja QSRZ z wewnętrzną prowadnicą szynową wózka
  • Wersja QSSR z wewnętrzną prowadnicą szynową wózka

Dostępne wykonania rolkowych prowadnic liniowych IMI Bahr bez napędu

  • Wersja DLR z podwójną wewnętrzną prowadnicą rolkową wózka
  • Wersja E z podwójną zewnętrzną prowadnicą rolkową wózka
  • Wersja ER z podwójną zewnętrzną prowadnicą rolkową wózka
  • Wersja ELR z podwójną zewnętrzną prowadnicą rolkową wózka
  • Wersja ELRZ z podwójną zewnętrzną prowadnicą rolkową wózka
  • Wersja LLR z wewnętrzną prowadnicą rolkową wózka
  • Wersja QLR z wewnętrzną prowadnicą rolkową wózka
  • Wersja U z wewnętrzną prowadnicą rolkową wózka
  • Wersja ALLR z poczwórną prowadnicą rolkową wózka
