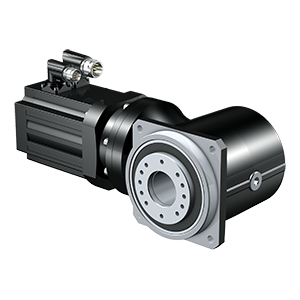

Motoreduktory stożkowe KS-EZ
Zakres przełożeń 6 – 100. Zakres momentów 27 – 400 Nm. Luz obrotowy ≤ 6,0 – 6,0 arcmin. Sprawność 93 – 95 %. Serwosilniki w zakresie mocy 0,29 – 16,0kW z enkoderami absolutnymi. Opcjonalnie z hamulcem, wentylatorem, jednokablowe z EnDat3.0.
MOTOREDUKTORY STOŻKOWE KS-EZ FIRMY STOBER ANTRIEBSTECHNIK
Kompaktowe i bardzo dynamiczne dzięki bezpośredniemu mocowaniu silnika serwo na przekładni
Właściwości przekładni stożkowych KS:
- Cichobieżne – dzięki spiralnemu uzębieniu kół zębatych przekładni
- Precyzyjne – standardowy i zredukowany luz obrotowy
- Bak błędów pozycjonowania – przełożenie w postaci ułamka
- Bezobsługowe – nie wymagają wymiany oleju
- Pozycja pracy do określenia przy zamówieniu
- Wzmocnione łożyskowanie wału wyjściowego – na zapytanie
- Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
- Standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150,
- Opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
- Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) – 80 °C
- Klasa ochrony IP65 opcjonalnie IP66
- Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
- W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
- Obudowa z żeliwa
- Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie)
- Opcjonalnie z serwosilnikiem LM lub z adapterem ME/MEL i sprzęgłem pod serwosilniki dostępne na rynku
- Opcjonalnie z hamulcem bezpieczeństwa w adapterze przekładni MB
Właściwości serwosilników EZ:
- elektryczne silniki synchroniczne z magnesami trwałymi
- do wyboru sprzężenia zwrotne: enkodery absolutne EnDat 2.1/2.2/3.0, resolwer
- złącza wtykowe dowolnie obrotowe
- temperatury otoczenia od ≤15° C do +40° C
- standardowo w klasie ochrony IP56, opcjonalnie IP66
- klasa temperaturowa F (155)
- opcjonalnie jednokablowe rozwiązanie OCS z enkoderem absolutnym EnDat 3.0
- elektroniczna tabliczka znamionowa dla szybkiego rozpoznania parametrów serwosilnika
- standardowo dla serwonapędów Stober SD6, SDS500, SC6/SI6
- opcjonalnie dla serwonapędów Siemens, B&R, Beckhoff, Kollmorgen, Bosch Rexroth, Allen Bradley
- opcjonalnie z wentylatorem, który może zapewnić 30% wzrost momentu obrotowego
- opcjonalnie z elektromagnetycznym hamulcem bezpieczeństwa
- certyfikaty CE, UKCA, opcjonalnie cURus
- standardowo zintegrowany termistor PTC, opcjonalnie czujnik temperatury KTY
- standardowo w kolorze czarnym RAL9005, opcjonalnie każdy kolor RAL
| Typ | Zakres przełożeń | Momenty obrotowe [Nm] |
Momenty przyspieszeniowe [Nm] |
Obroty serwosilnika [1/min] |
Ciężar [kg] |
Luz obrotowy Δφ2 [arcmin] |
Sztywność skrętna [Nm/arcmin] |
| KS402_EZ | 6 – 20 | 9 – 60 | 27 – 90 | 6000 | 8,5 – 15 | ≤ 6 | 8,5 |
| KS403_EZ | 24 – 50 | 21 – 50 | 62 – 90 | 6000 | 9 – 10 | ≤ 6 | 8,5 |
| KS502_EZ | 6 – 20 | 21 – 136 | 65 – 200 | 5500 – 6000 | 16 – 25 | ≤ 5 | 17 |
| KS503_EZ | 24 – 100 | 21 – 109 | 62 – 200 | 6000 | 15 – 18 | ≤ 5 | 17 |
| KS702_EZ | 6 – 20 | 42 – 285 | 114 – 400 | 4500 – 6000 | 28 – 55 | ≤ 4 | 42 |
| KS703_EZ | 24 – 70 | 62 – 237 | 190 – 400 | 6000 | 30 – 34 | ≤ 4 | 42 |
Opcjonalnie współpraca z serwonapędami:
- standardowo SDS5000, MDS5000, SI6, SD6 firmy STOEBER
- opcjonalnie Acopos firmy B&R
- opcjonalnie AX5000 firmy Beckhoff
- opcjonalnie AKD, S300, S400, S600 firmy KOLLMORGEN
- opcjonalnie Sinamics S120 firmy SIEMENS
Opcjonalne wykonanie motoreduktorów stożkowych:
- wzmocnione łożyskowanie wału wyjściowego (K5-K8)
- z hamulcem 24 [V(DC)]
- z obcym chłodzeniem (wentylatorem)
- z modułowym kołem zębatym firmy ATLANTA na wale wyjściowym przekładni
- z olejem Mobil CIBUS 150/220 dla przemysłu spożywczego, do maszyn spożywczych, z dopuszczeniem NSF H1
- zbiornik wyrównawczy oleju
Katalogi
442437_en_11_servo_geared_motors.pdf – Katalog motoreduktorów serwo firmy Stober w j.angielski
