Falowniki wektorowe FDS5000

- Wektorowe przetwornice częstotliwości FDS5000
- Ze sterownikiem ruchu w zakresie mocy od 0,27 do 7,5kW
- Do sterowania elektrycznych silników asynchronicznych z enkoderami inkrementalnymi
- Do pozycjonowania i synchronizacji napędów.
- Opcjonalnie z STO, komunikacja EtherCAT, ProfiNET, Canopen.
FALOWNIKI WEKTOROWE FDS5000 FIRMY STOBER ANTRIEBSTECHNIK
- W pełni cyfrowe, wektorowo regulowane przetwornice częstotliwości ze sterownikiem ruchu
- Zoptymalizowane dla silników elektrycznych o mocy od 0,37 – 7,5 kW
- Służą do sterowania elektrycznymi silnikami asynchronicznymi trójfazowymi prądu przemiennego AC
TRZY RODZAJE PRACY FALOWNIKÓW FDS5000:
- VC – Wysoko dynamiczna regulacja wektorowa ze sprzężeniem zwrotnym prędkości obrotowej
- SLVC – Wektorowe sterowanie silnika poprzez bezczujnikową kontrolę wektorową
- U/f – Sterowanie silnika poprzez zadawanie częstotliwości (U/f=const.)
CZTERY RODZAJE STEROWANIA FALOWNIKÓW FDS5000:
- sterowanie prędkościowe (regulacja prędkości obrotowej)
- sterowanie położeniowe (pozycjonowanie, synchronizacja, ruch na określoną pozycję docelową)
- sterowanie momentowe (regulacja momentu obrotowego)
- sterowanie częstotliwościowe (impulsowe, zadawanie częstotliwości i kierunku) – sterowanie krok / kierunek ( step, dir )
WYPOSAŻENIE STANDARDOWE FALOWNIKÓW FDS5000:
- 2 wejścia / 2 wyjścia analogowe ±10V (w tym 1 wejście prądowe)
- 5 wejść / 2 wyjścia binarne (cyfrowe, 24V)
- niezależne zasilanie 24V(DC) części sterującej

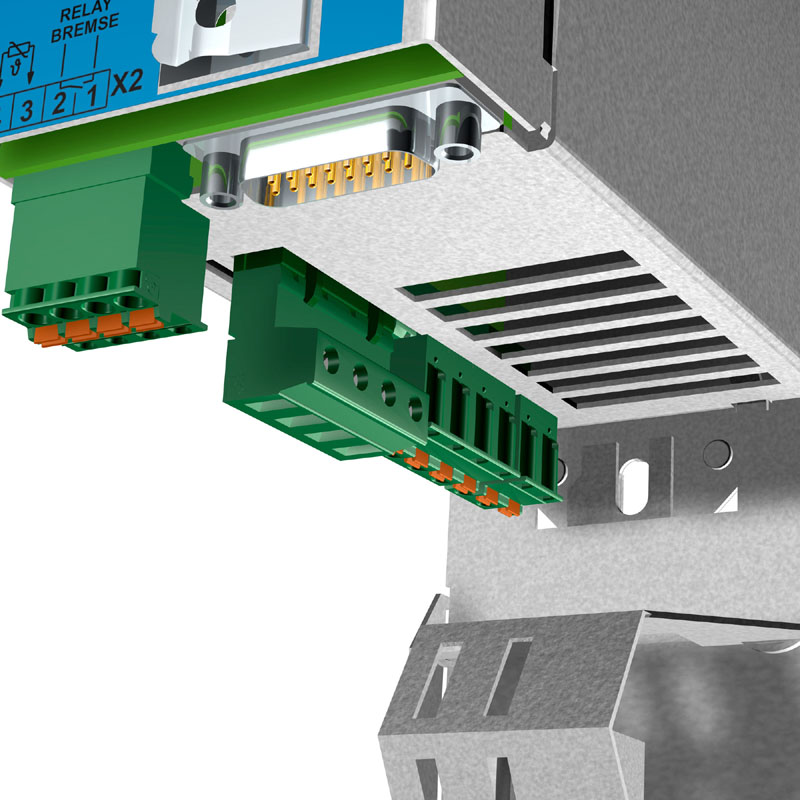

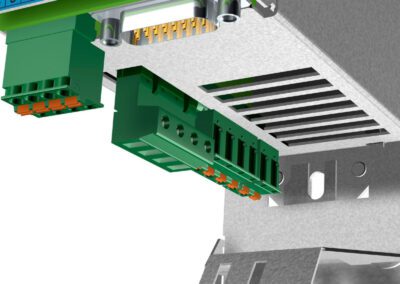

- rozdzielone zasilanie: zasilanie falownika od góry i zasilanie silnika od dołu
- wydajny procesor przemiennika częstotliwości (32-Bit-RISC procesor)
- szeregowe złącze RS232 zgodne protokołem USS
- możliwość sprzęgania stopni pośrednich DC-LINK
- odporne na zakłócenia zaciski sprężynowe
- pełna ochrona termiczna silnika – wejście czujnika temperatury (termistora PTC)
- czoper hamowania (mechaniczny selektor hamowania) – współpraca z rezystorami hamowania
- wysoka przeciążalność do 180 % przez 5s.
- bezpośrednia możliwość sterowania hamulcem
- złącze enkodera inkrementalnego HTL / TTL
- PARAMODUL – zewnętrzna kość pamięci parametrów
- filtry i dławiki sieciowe klasy A
- możliwość sterowania 4 silnikami asynchronicznymi
- programowanie falownika za pomocą bezpłatnego programu POSITool v 5.6-s

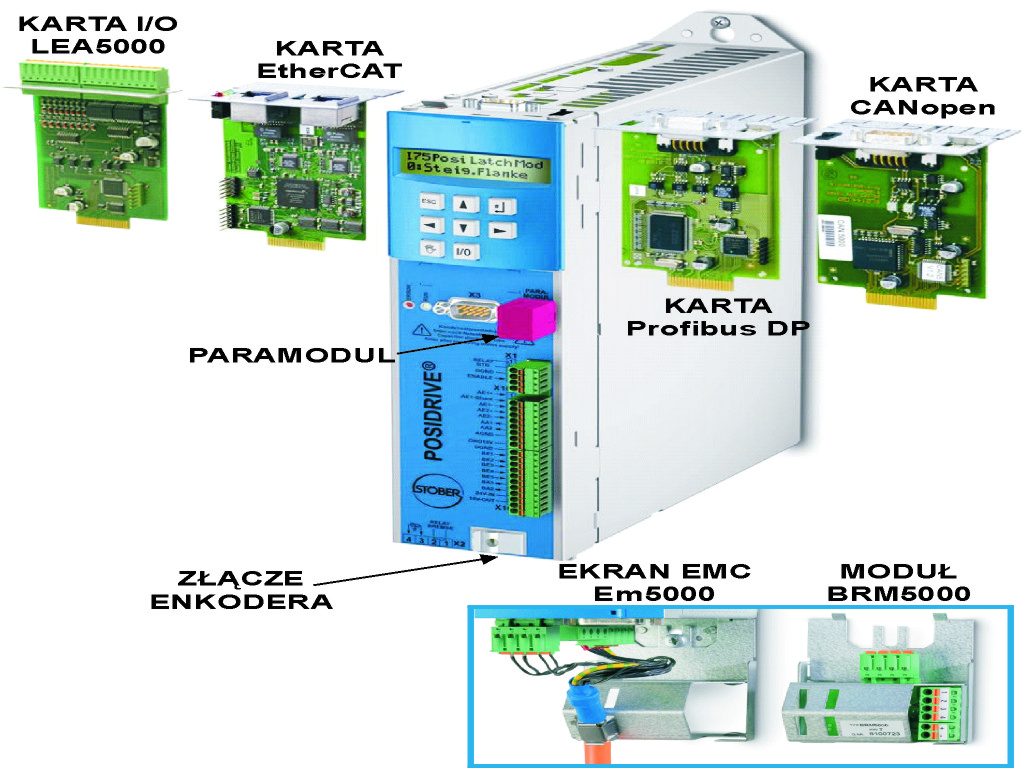

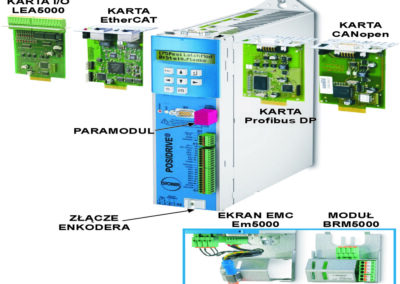

WYPOSAŻENIE OPCJONALNE FALOWNIKÓW FDS5000:

DP5000: Profibus DP-V1
Link do pliku GSD

ECS5000: EtherCAT
Link do pliku ESI

CAN5000: CANopen DS-301
Link do pliku EDS

PN5000: ProfiNET
Link do pliku GSD
- karta I/O: LEA5000 ( 8 wejść / 8 wyjść binarnych )
- certyfikowany moduł bezpieczeństwa ASP5001 – Safe Torque Off (STO)
- moduł sterowania hamulcem BRM5000
Typ |
Rozmiar | Prąd znam. I2N [A],Częstotliwość taktowania PU (4 kHz) |
Prąd zna. I2N [A],Częstotliwość taktowania PU (8 kHz) |
Wymiary [mm] |
FDS5004A | 0 | 1,3 | 1 | 300 x 70 x 157 |
FDS5007A | 0 | 4 | 3 | 300 x 70 x 157 |
FDS5008A | 0 | 2,3 | 1,7 | 300 x 70 x 157 |
FDS5015A | 0 | 4,5 | 3,4 | 300 x 70 x 157 |
FDS5022A | 1 | 5,5 | 4 | 300 x 70 x 242 |
FDS5040A | 1 | 10 | 6 | 300 x 70 x 242 |
FDS5055A | 1 | 12 | 7,5 | 300 x 70 x 242 |
FDS5075A | 1 | 16 | 10 | 300 x 70 x 242 |
KLAWIATURA I WYŚWIETLACZ FALOWNIKÓW WEKTOROWYCH FDS5000:
- prosta obsługa (8 klawiszy)
- przejrzysty wyświetlacz
- niezakodowane komunikaty
- możliwość realizacji jazdy ręcznej z klawiatury
IDEALNE DO WSPÓŁPRACY Z MOTOREDUKTORAMI MGS firmy STOBER
- precyzyjne przełożenie przekładni firmy STOBER w postaci ułamka (brak błędów zaokrągleń)
- bezpośrednio zabudowane enkodery inkrementalne na silnikach
- bezpośrednio zabudowane hamulce elektromagnetycznych
- czujniki temperatury PTC (termistory na uzwojeniach silników)
- wentylatory do dodatkowego chłodzenia silnika
- praca wysokodynamiczna do 100cyklów/minutę
- odpowiednio wyrównoważone (małe drgania)
- praca stałomomentowa od 0 do 87Hz z pełnym stałym momentem znamionowym
- wybór silnika jednym przyciskiem z przygotowanej bazy silników
DWU SYSTEMOWY INTERFEJS ENKODERA INKREMENTALNEGO:
- HTL 24V (DC)
- TTL 5V (DC)
DANE TECHNICZNE ELEKTRYCZNE FALOWNIKÓW WEKTOROWYCH FDS5000:
- napięcie zasilania: 1x230V lub 3x400V (AC)
- napięcie wyjściowe: 3 x 0 V do napięcia zasilania
- częstotliwość wyjściowa: 0 – 400 Hz
- eliminacja zakłóceń: EN 61800-3, Klasa A
- międzynarodowe dopuszczenia: CE, UL i Cul
- temperatura otoczenia: 0-45ºC
- wilgotność powietrza w ruchu: 85%
- wysokość montażu: do 1000m.n.p.m.
- klasa ochrony: IP20
- dwie grupy wielkości
- ciężar: 2,1kg / 3,7kg
- wymiary (Wysokość:300, Szerokość:70, Głębokość:157/242mm)

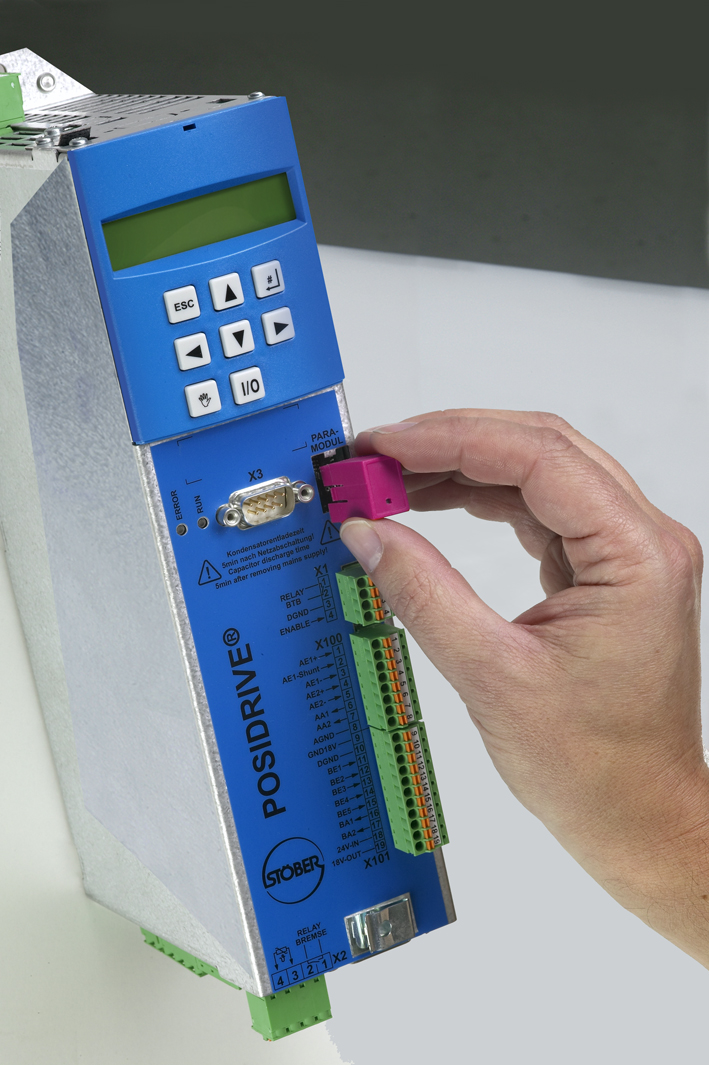

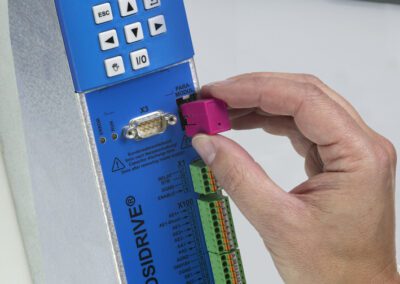

PARAMODUL – FALOWNIKÓW WEKTOROWYCH FDS5000
- Zewnętrzna kość pamięci parametrów aplikacji
- Wymiana urządzenia bez wiedzy eksperta
- Wtykowy moduł pamięci do przenoszenia całego programu i danych aplikacji.
- Przy ewentualnej konieczności wymiany POSIDRIVE FDS 5000 na nowy, można ,stary’ PARAMODUL przenieść prosto do nowego POSIDRIVE©a
OCHRONA EMC/ DESIGN OBUDOWY FALOWNIKÓW WEKTOROWYCH FDS5000
- Seryjne wyposażenie obejmuje zintegrowany filtr EMC przeciw zakłóceniowy i obudowę ochronną ocynkowaną z blachy stalowej. Wszystkie POSIDRIVE przetwornice odpowiadają normom EMC i spełniają kryteria normy niskiego napięcia EN 50178. Poziomy i pojęcia są definiowane według dyrektywy IEC 1131.
- Wszystkie POSIDRIVE przetwornice częstotliwością noszą oznaczenia CE- i UL
- Proste i pewne mocowanie ekranu ze zintegrowanym EMC zapewnia odpowiednio przygotowany spinacz.
Katalogi
442271_10_PHB_FDS_5000_pl.pdf – Instrukcja obsługi falownika wektorowego FDS5000 firmy Stober w j.polskim
442295_08_IBAL_FDS_5000_pl.pdf – Instrukcja uruchomienia falownika wektorowego FDS5000 firmy Stober w j.polskim
Akcesoria

Certyfikowany moduł bezpieczeństwa STO (Safe torque off) – ASP5001.
Opcjonalnie montowany fabrycznie przez producenta na indywidualne zamówienie.

Rezystory hamowania FZM

Blaszka EMC (idnr:44959)

Adapter USB-RS232

Spodnie rezystory hamowania RB5000

Kable mocy i enkoderowe z wtyczkami, podwójnie ekranowane

Kabel RS232 z wtyczkami,z przeplotem, połączeniowy PC-FDS5000 do programowania falowników wektorowych firmy Stober

Kabel RJ14 połączeniowy serwonapędy SDS5000 po sieci EtherCAT / ProfiNET – patchcord 0,2mb (id.nr:49313) i 0,35mb (id.nr:49314)

Aluminiowe rezystory hamowania GV/GB
