Dźwigniki łańcuchowe

7 grup wielkości przekładni łańcuchowych. Siły obciążenia w zakresie od 3 do 35kN. Max.wysokość podnoszenia 2m (bez kierowania) Max.prędkość liniowa w poziomie 0,6 m/s, max.temp.otoczenia 180°C, krótko trwała 1050°C. Idealne do bardzo dynamicznych zastosowań w wysokich temperaturach, a także w ciasnych przestrzeniach

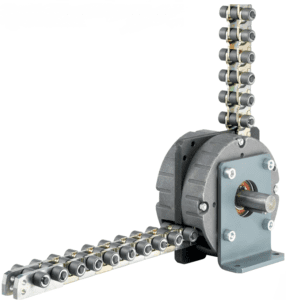

SZTYWNOLINIOWE NAPĘDY ŁAŃCUHOWE FIRMY GROB Antriebstechnik

  • Przeznaczone do regulacji i przemieszczania ładunków.
  • Idealne, jeśli chcesz realizować długie pociągnięcia
  • Idealne, jeżeli dostępna przestrzeń nie pozwala na zastosowanie „normalnych” dźwigników liniowych
  • Łańcuch można nawinąć i przechowywać
  • Utrzymuje pozycję absolutną
  • Zapewnia dokładne pozycjonowanie
  • Można z synchronizować kilka łańcuchów liniowych
  • Standardowa wersja produktu nie nadaje się do stosowania w przestrzeniach zagrożonych wybuchem.
  • Zgodne z dyrektywą maszyną WE2006/42/WE i normą zharmonizowaną EN1495:1997 Platforma do podnoszenia – Platforma wspinaczkowa z masztem
  • Długość skoku większa niż 4 000 mm zwykle wymaga prowadzenia
  • Przyjazne dla środowiska
  • Niskie koszty utrzymania
Grupa wielkości   SK3 SK8 SK12 SK18 SK25 SK35
Max.obciążenie statyczne [kN] 3 8 12 18 25 35
Podział łańcucha [mm] 25 40 40 60 60 60
Max.posuw bez prowadnicy [mm] 500 1 000 1 000 1 500 1 500 2 000
Max. posuw z prowadnicą [mm] 20 000 20 000 – 20 000 – 20 000
Max. prędkość liniowa [mm/s] 200 250 250 250 250 250
Materiał ogniw łańcucha STAL HARTOWANA
Materiał obudowy napędu ODLEW ALUMINIOWY
Liczba ogniw łańcucha/1m   40 25 25 17 17 17
Waga łańcucha/1m [kg] 2,5 4,8 6,7 8,0 9,5 15
Waga obudowy [kg] 3,6 8,8 8,8 21,2 21,2 30
Posuw/1obrót [mm/1obr] 200 240 240 360 360 360
Liczba zębów koła łańcuchowego [szt.] 8 6 6 6 6 6
Max.dop.moment przy obciążeniu statycznym [Nm] 129 420 630 1415 1965 2750
Max.dop.moment obrotowy [Nm] 386 1077 1077 3468 3468 3468

Liniowy łańcuch pchający – innowacyjny element technologii napędowej

Liniowe łańcuchy dźwigające są ważnymi elementami w technologii napędu liniowego. Rozwijają swoją prawdziwą siłę tam, gdzie inne produkty, takie jak dźwigniki śrubowe, są eliminowane ze względu na miejsce. Zwykle w technice napędowej obciążenia są przenoszone przez napięcie lub ciśnienie. Jeśli używasz sprzętu do podnoszenia, możesz wykonać obie czynności: ciągnięcie i pchanie. Łańcuch pchający może również wykonywać obie czynności – i to jako łańcuch. Dowiesz się, jak to zrobić od razu.

Jak działa liniowy łańcuch pchający?

Składa się ze specjalnie ukształtowanych, precyzyjnych i mechanicznych ogniw łańcucha. Ogniwa łańcuchowe łączą się ze sobą w dopasowany do kształtu sposób ciągły. Szczególną cechą łańcucha pchającego (w przeciwieństwie do „normalnego” łańcucha jest: Działa w obu kierunkach – może ciągnąć i „naciskać”).

W obudowie napędu łańcucha pchającego znajduje się zębnik, który zazębia się z pośrednimi ogniwami łańcucha i przesuwa człon łańcucha o jeden człon – zarówno do przodu, jak i do tyłu. Sam łańcuch ma dwa luźne końce. Na jednym końcu ładunek, który ma zostać przeniesiony, jest przymocowany. Drugi koniec może być uruchamiany swobodnie i zazwyczaj jest zwinięty w pamięci. Oszczędza to dużo miejsca i jest główną zaletą łańcucha pchającego. Gdybyś pracował z „normalnym” podnośnikiem śrubowym, potrzebowałbyś znacznie więcej miejsca na instalację dla skoku wrzeciona.

Jak działa łańcuch pchający, gdy „pcha”

Element napędowy, zwykle silnik elektryczny, inicjuje ciąg na ogniwach łańcucha. Teraz ramiona każdego ogniwa łańcucha naciskają na siebie i tworzą sztywną jednostkę. Dzięki temu mogą podnosić lub pchać ładunek.

Jak działa łańcuch pchający, gdy „ściąga”?

Teraz działa jak normalny łańcuch, a linki mogą być zwijane w jednym kierunku i mogą być przechowywane w magazynie w sposób oszczędzający miejsce.

Jak prowadzony jest łańcuch pchający?

Masz dwie możliwości: albo działa na powierzchni ślizgowej, albo na szynie prowadzącej. Wybór prowadnicy zależy zarówno od ciągu, długości skoku, jak i prędkości jazdy. Prowadnica jest niezbędna od określonej długości skoku, aby uniknąć wyboczenia łańcucha pchającego.

Typowe zastosowania łańcucha pchającego

  • Napęd w stole podnoszącym
  • Jazda w szybie windy.
  • Podesty / platformy sceniczne.
  • W obsłudze narzędzi i materiałów
  • W logistyce magazynowej.
  • Podczas ładowania pieców do hartowania.
  • W systemach chłodniczych
  • W nowoczesnej technologii budowlanej.
  • W systemach przenośnikowych
  • Przy zmianie narzędzi na prasach do obróbki metali
  • W systemach transportowych bez kierowcy
  • Do przemieszczania kontenerów

katalog_5GROB_schubketten.pdf – 5 rozdział katalogu sztywnych napędów łańcuchowych SK firmy GROB

betriebsanleitung_schubketten.pdf – Instrukcja obsługi sztywnych napędów łańcuchowych SK firmy GROB

FORMULARZ_ZAPYTANIA_SK.pdf – Formularz zapytania o sztywne napędy łańcuchowe SK firmy GROB
