Prowadnice liniowe rolkowe E

Prowadnica liniowa, prowadnica rolkowa, bahr

Liniowe prowadnice rolkowe z wózkiem bez napędu. 5 grup wielkości: 40, 60, 60S, 80, 80S. Max. obciążenie wózka 300kg. Max. prędkość liniowa 8m/s. Zewnętrzna, podwójna prowadnica rolkowa wózka zapewnia stabilną podporę i oszczędność miejsca. Opcjonalne wykonanie antykorozyjne.

Zobacz więcej z tej kategorii
Zapytaj o produkt

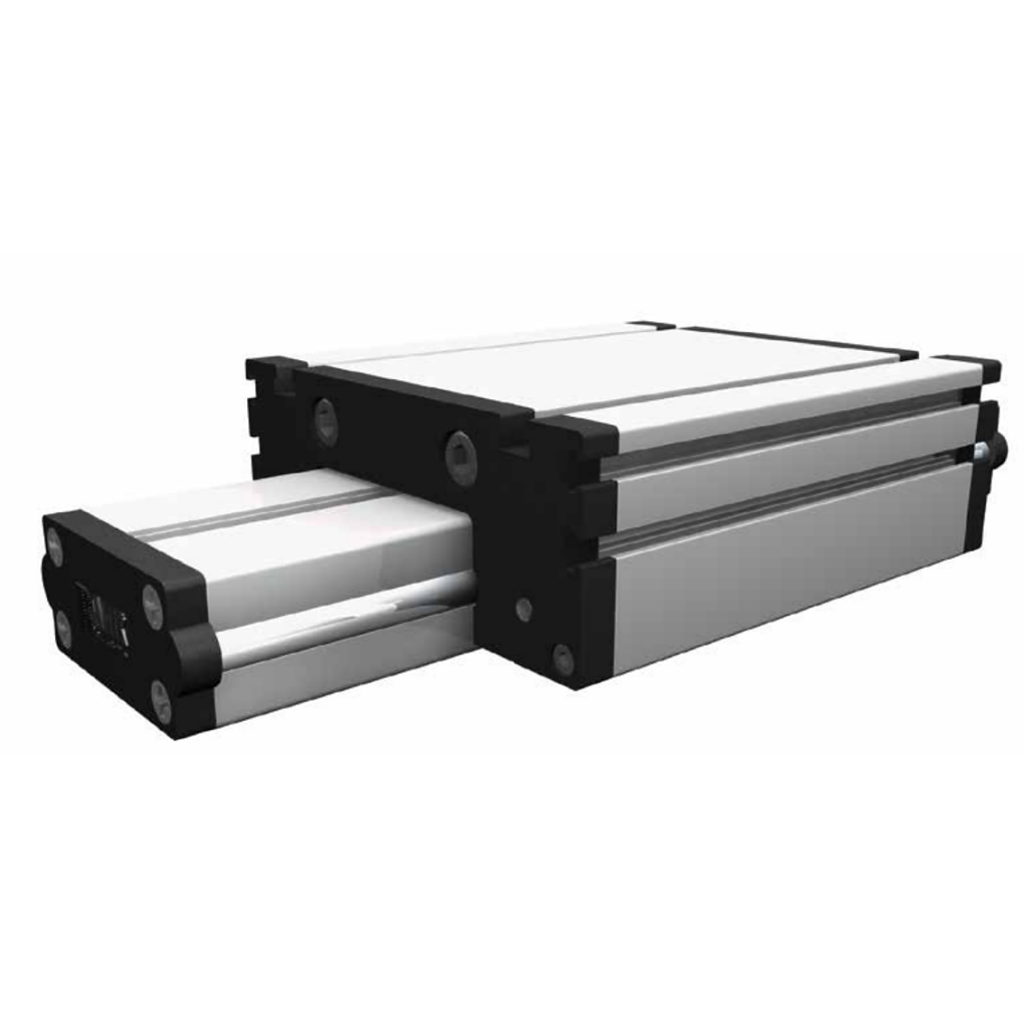

LINIOWE PROWADNICE ROLKOWE E FIRMY BAHR Z WÓZKIEM

logo cad

  • Bardzo płaska konstrukcja dzięki prostokątnej aluminiowej prowadnicy z dopasowanymi wałkami ze stali hartowanej po bokach.
  • Wózek prowadzący porusza się po korpusie prowadzącym za pomocą wbudowanych, bezluzowo regulowanych liniowych łożysk kulkowych.
  • Dowolna pozycja prcy.
  • Maksymalna długość 6000 mm z jednego profilu aluminiowego.
  • Mocowanie: z przodu za pomocą gwintowanych otworów, od spodu z rowkiem teowym.
  • Szeroki wybór akcesoriów.
  • Opcjonalnie wydłużony wózek, wykonanie antykorozyjne
Typ E40 E60 E60S E80 E80S
Max. prędkość liniowa (m/s) 4 5 5 6 8
Max. siła stat. / dyn. Fy (N) 1200/700 3000/2000 4100/3100 3000/2000 4600/3600
Max. siła stat. / dyn. Fz (N) 900/650 1700/1100 2160/1600 1700/1100 3000/1800
Max. stat. / dyn. Mx (Nm) 25/20 67/43 88/65 90/55 170/140
Max. stat. / dyn. My (Nm) 32/18 90/70 190/140 110/80 270/230
Max. stat. / dyn. Mz (Nm) 35/25 120/100 230/170 150/120 300/220
Standardowa długość wózka (mm) 122 168 194 194 214
