Planetarne napędy zębatkowe ZV-P-ME

Koła zębate ZV i przekładnie planetarne P-ME z adapterem pod serwosilnik. Moduły koła zębatego 2 – 4. Liczby zębów 16 -25. Dynamiczne siły posuwu 1,7 – 15 kN. Prędkości liniowe 0,14 – 5,3 m/s. Luz liniowy 8 – 44 µm. 6 klasa jakości.

Zobacz więcej z tej kategorii
Zapytaj o produkt

PLANETARNE NAPĘDY ZĘBATKOWE ZV-P-ME FIRMY STOBER ANTRIEBSTECHNIK

Modułowe koła zębate:

      • 6 klasa jakości uzębienia według DIN3962
      • Uzębienie śrubowe, utwardzone powierzchniowo i szlifowane (lewe 19° 31′ 42″).
      • Bezluzowe połączenie wał-piasta, klejone kurczliwie i skręcane na wpust
      • Odpowiednia zębatka musi mieć konstrukcję prawostronną (19° 31′ 42″), minimalna jakość 8, materiał C45 hartowana indukcyjne
      • Do wyboru dwie pozycje mocowania zębnika: (E) uzębienie na końcu wału wyjściowego, (S) uzębienie zaraz przy przekładni zapewniające wyższe dopuszczalne siły posuwu.
      • Zębnik i zębatka ZV: za smarowanie odpowiada klient; polecamy wysokiej jakości smary na bazie oleju syntetycznego, klasa NLGI 0

Przekładnie planetarne:

      • Precyzyjne – standardowy i zredukowany luz obrotowy
      • Precyzyjne – przełożenie w postaci ułamka
      • Cichobieżne – skośne uzębienie
      • Bezobsługowe – nie wymagają wymiany oleju
      • Nasmarowane na cały okres eksploatacji
      • Dowolna pozycja pracy
      • Opcjonalnie wzmocnione łożyskowanie osiowe
      • Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
      • Przekładnie standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150, opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
      • Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 90 °C
      • Klasa ochrony IP65
      • Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
      • W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
      • Obudowa przekładni z żeliwa.
      • Opcjonalnie bezpośredni montaż serwosilnika firmy STOBER serii EZ/LM bez adaptera i sprzęgła
      • Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie

Adapter serwosilnika:

      • Szybkie i łatwe mocowanie silnika serwo
      • EasyAdapt (ME) ze sprzęgłem zaciskowym, opcjonalnie z dużą płytą silnika (MEL)
      • FlexiAdapt (MF) ze sprzęgłem mieszkowym i zintegrowaną termiczną kompensacją długości, opcjonalnie z dużą płytą silnika (MFL)
      • ServoStop (MB) ze złączem wtykowym (sprzęgło kłowe) i zintegrowanym hamulcem sprężynowym

    Typ

    Moduł

    m

    Liczba zębów Z

    Dynam. siła posuwu

    Fv2B [kN]

    Prędkość liniowa

    Vmax [m/s]

    Luz liniowy

    Δs [mm]

    ZV_P231

    2

    16 – 17

    1,7 – 2,7

    1,4 – 3,6

    ≤ 0,02

    ZV_P332

    2

    16 – 17

    1,7 – 2,7

    0,14 – 1,2

    ≤ 0,03

    ZV_P431

    2

    16 – 21

    3,2 – 5,7

    1,2 – 4,1

    ≤ 0,02 – 0,03

    ZV_P432

    2

    16 – 21

    3,2 – 5,7

    0,14 – 1,2

    ≤ 0,03

    ZV_P531

    2

    25 – 26

    5,1 – 9,6

    1,8 – 4,2

    ≤ 0,02

    ZV_P531

    3

    18 – 19

    5,2 – 10

    1,9 – 4,5

    ≤ 0,03

    ZV_P532

    2

    25 – 26

    5,1 – 9,6

    0,19 – 1,4

    ≤ 0,03

    ZV_P532

    3

    18 – 19

    5,2 – 10

    0,21 – 1,5

    ≤ 0,03

    ZV_P731

    3

    22 – 23

    7 – 14

    2,2 – 4,5

    ≤ 0,03

    ZV_P731

    4

    18 – 19

    7,3 – 16

    2,4 – 4,9

    ≤ 0,03

    ZV_P732

    3

    22 – 23

    7 – 14

    0,24 – 1,5

    ≤ 0,04

    ZV_P732

    4

    18 – 19

    7,3 – 16

    0,26 – 1,7

    ≤ 0,04



    Katalogi

    443137_en_04_KAT_Zahnstangentriebe.pdf – Katalog liniowych napędów zębatkowych firmy Stober&Antlanta w j.angielskim

    442568_01_mh_einstellplatte_en – Instrukcja montażu przekładni Stober z kołem zębatym Atlanta poprzez płytę regulacyjną do zębatki

    442763_01_bal_perma – Instrukcja obsługi automatycznego systemu smarowania zębnika i zębatki

    Koła zębate o skośnym uzębieniu firmy ATLANTA pod wał z klinem

    Opcjonalna płyta montażowa przekładni do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką za pomocą czterech śrub regulacyjnych.

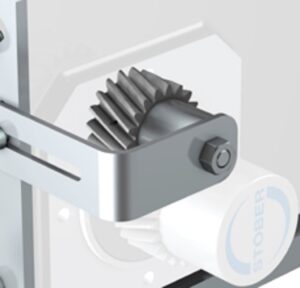

    Opcjonalne koło zębate z filcu z uchwytem montażowym

    Listwy zębate o skośnym lub prostym uzębieniu firmy ATLANTA

    Opcjonalna płyta montażowa przekładni z elementem regulacyjnym do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA

    Zestaw startowy zdecentralizowanego systemu smarowania koła zębatego i listwy zębatej
