Łożyskowane koła zębate ZTRS

z przekładnią planetarną QUATRO PHQ

Łożyskowane koła zębate ZTRS i przekładnie planetarne QUATRO PHQ. Moduł koła zębatego 8. Liczba zębów 19. Przełożenia przekładni 24-600. Dynamiczne siły posuwu 124 kN. Siła awaryjna 240kN. Prędkości liniowe 0,06 – 1,1 m/s. Luz liniowy 70 µm. Średnica podziałowa 161,3mm. 5 klasa jakości.

ŁOŻYSKOWANE NAPĘDY ZĘBATKOWE ZTRS-PH/PHV-ME FIRMY STOBER ANTRIEBSTECHNIK

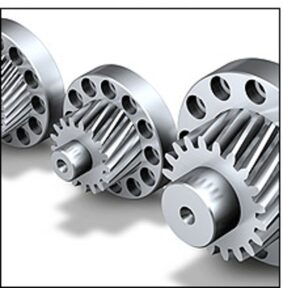

Modułowe koła zębate ZTRS  firmy ATLANTA:

      • Opracowany przez firmę STOBER mocno przykręcony kielich łożyska nośnego z żebrami usztywniającymi na konturze wewnętrznym umożliwia po raz pierwszy pełne wykorzystanie momentu obrotowego przekładni w napędzie zębatkowym – a tym samym również optymalizację gęstości mocy i sztywności.
      • Przy określaniu napędu moment przebicia nie jest już odpowiednią zmienną, ale faktycznie wymaganym momentem obrotowym.
      • ZTRS idealnie nadaje się do stosowania w osiach posuwu obrabiarek, maszyn laserowych oraz wysoce dynamicznych i precyzyjnych systemów manipulacyjnych.
      • 5 klasa jakości uzębienia według DIN3962
      • Uzębienie śrubowe, utwardzone powierzchniowo i szlifowane (lewe 19° 31′ 42″).
      • Odpowiednia zębatka musi mieć konstrukcję prawostronną (19° 31′ 42″), minimalna jakość 5/6, materiał C45, 16MnCr5 hartowane indukcyjnie
      • Opcjonalnie bicie promieniowe zredukowane ≤ 10 µm
      • Zębnik i zębatka: za smarowanie odpowiada klient; polecamy wysokiej jakości smary na bazie oleju syntetycznego, klasa NLGI 0
      • Opcjonalnie z filcowym kołem zębatym do smarowania zębatki

Przekładnie planetarne PHQ firmy STOBER:

      • Wysokowydajne precyzyjne przekładnie planetarne z podtrzymującym uchwytem łożyskowanym
      • Precyzyjne – standardowy i zredukowany luz obrotowy
      • Precyzyjne – przełożenie w postaci ułamka
      • Cichobieżne – skośne uzębienie
      • Bezobsługowe – nie wymagają wymiany oleju
      • Nasmarowane na cały okres eksploatacji
      • Dowolna pozycja pracy
      • Opcjonalnie wzmocnione łożyskowanie osiowe
      • Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
      • Przekładnie standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150, opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
      • Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 90 °C
      • Klasa ochrony IP65
      • Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
      • W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
      • Obudowa przekładni z żeliwa.
      • Opcjonalnie bezpośredni montaż serwosilnika firmy STOBER serii EZ/LM bez adaptera i sprzęgła
      • Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie
      • Opcjonalnie wykonania kątowe napędów zębatkowych: PHQ-K-ME

Adapter serwosilnika:

      • Szybkie i łatwe mocowanie silnika serwo
      • EasyAdapt (ME) ze sprzęgłem zaciskowym, opcjonalnie z dużą płytą silnika (MEL)
      • FlexiAdapt (MF) ze sprzęgłem mieszkowym i zintegrowaną termiczną kompensacją długości, opcjonalnie z dużą płytą silnika (MFL)
      • ServoStop (MB) ze złączem wtykowym (sprzęgło kłowe) i zintegrowanym hamulcem sprężynowym

    Typ

    Moduł m

    Liczba zębów Z

    Siła przyspieszeniowa Fv2B [kN]

    Prędkość liniowa vMAX [m/s]

    Luz liniowy

    Δs [mm]

    ZTRS_PHQ1032

    10

    15 – 16

    125 – 126

    0,56 – 1

    ≤ 0,07

    ZTRS_PHQ1032

    8

    19 – 20

    110 – 124

    0,56 – 1,1

    ≤ 0,07

    ZTRS_PHQ1033

    10

    15 – 16

    125 – 126

    0,06 – 0,31

    ≤ 0,07

    ZTRS_PHQ1033

    8

    19 – 20

    110 – 124

    0,06 – 0,31

    ≤ 0,07



    Katalogi

    443137_en_04_KAT_Zahnstangentriebe.pdf – Katalog liniowych napędów zębatkowych firmy Stober&Antlanta w j.angielskim

    442568_01_mh_einstellplatte_en – Instrukcja montażu przekładni Stober z kołem zębatym Atlanta poprzez płytę regulacyjną do zębatki

    442571_01_mh_befestigungswinkel_en Instrukcja montażu automatycznego systemu smarowania zębnika i zębatki

    442455_1.pdf Instrukcja montażu listew zębatych ATLANTA

    Koła zębate o skośnym i prostym uzębieniu firmy ATLANTA pod kołnierz obrotowy przekładni

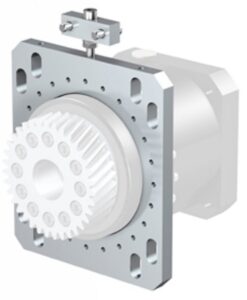

    Opcjonalna płyta montażowa przekładni do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką za pomocą czterech śrub regulacyjnych.

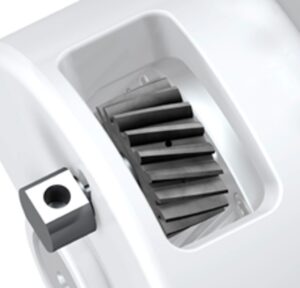

    Opcjonalne koło zębate z filcu i uchwytem montażowym

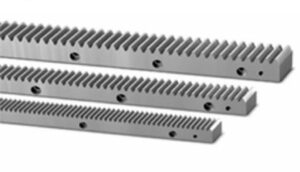

    Listwy zębate o skośnym lub prostym uzębieniu firmy ATLANTA

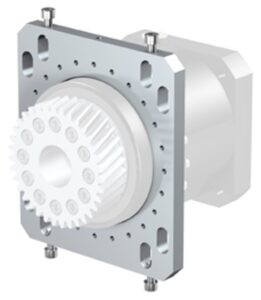

    Opcjonalna płyta montażowa przekładni z elementem regulacyjnym do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA

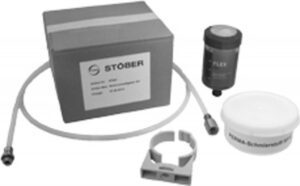

    Zestaw startowy zdecentralizowanego systemu smarowania koła zębatego i listwy zębatej

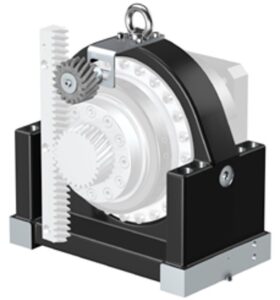

    Opcjonalny wspornik montażowy umożliwiający uproszczenikonstrukcji maszyny. Możliwość prostego i szybkiego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA za pomocą śrub nastawczych.
