Planetarne napędy zębatkowe ZTR-PH-ME

Koła zębate ZTR firmy ATLANTA i przekładnie planetarne PH z adapterem ME serwosilnika. Moduły koła zębatego 2 – 8. Liczba zębów 12 -32. Przełożeni przekładni 3 – 100. Liniowe siły przyspieszeniowe 5,8 – 67 kN. Max. prędkości liniowe 0,09 – 4,7 m/s. Luz liniowy 4 – 44 µm. 5 klasa jakości.

PLANETARNE NAPĘDY ZĘBATKOWE ZTR-PH/PHV-ME FIRMY STOBER ANTRIEBSTECHNIK

Modułowe koła zębate ZTR  firmy ATLANTA:

      • Bardzo precyzyjna i jednocześnie bardzo wydajna seria ZTR charakteryzuje się małymi średnicami zębników, dużą sztywnością liniową i niższymi momentami obrotowymi.
      • Śrubowe koła zębate z przyspawanym kołnierzem można łatwo montować i demontować. Seria ZTR nadaje się zatem idealnie do stosowania w osiach posuwu obrabiarek, w których dzwon łożyska nośnego reprezentuje kontur kolizyjny: oznacza to maszyny bramowe, tokarki pionowe i poziome lub centra frezarskie i wiertarskie.
      • 5 klasa jakości uzębienia według DIN3962
      • Uzębienie śrubowe, utwardzone powierzchniowo i szlifowane (lewe 19° 31′ 42″).
      • Odpowiednia zębatka musi mieć konstrukcję prawostronną (19° 31′ 42″), minimalna jakość 5/6, materiał C45, 16MnCr5 hartowane indukcyjnie
      • Opcjonalnie bicie promieniowe zredukowane ≤ 10 µm
      • Zębnik i zębatka: za smarowanie odpowiada klient; polecamy wysokiej jakości smary na bazie oleju syntetycznego, klasa NLGI 0

Przekładnie planetarne PH/PHV firmy STOBER:

      • Wysoko wydajne precyzyjne przekładnie planetarne z przykręcanym kołem zębatym ATLANTA
      • Precyzyjne – standardowy i zredukowany luz obrotowy
      • Precyzyjne – przełożenie w postaci ułamka
      • Cichobieżne – skośne uzębienie
      • Bezobsługowe – nie wymagają wymiany oleju
      • Nasmarowane na cały okres eksploatacji
      • Dowolna pozycja pracy
      • Opcjonalnie wzmocnione łożyskowanie osiowe
      • Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
      • Przekładnie standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150, opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
      • Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 90 °C
      • Klasa ochrony IP65
      • Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
      • W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
      • Obudowa przekładni z żeliwa.
      • Opcjonalnie bezpośredni montaż serwosilnika firmy STOBER serii EZ/LM bez adaptera i sprzęgła
      • Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie
      • Opcjonalnie wykonania kątowe napędów zębatkowych: PH-KX-ME, PH-K-ME

Adapter serwosilnika:

      • Szybkie i łatwe mocowanie silnika serwo
      • EasyAdapt (ME) ze sprzęgłem zaciskowym, opcjonalnie z dużą płytą silnika (MEL)
      • FlexiAdapt (MF) ze sprzęgłem mieszkowym i zintegrowaną termiczną kompensacją długości, opcjonalnie z dużą płytą silnika (MFL)
      • ServoStop (MB) ze złączem wtykowym (sprzęgło kłowe) i zintegrowanym hamulcem sprężynowym

    Typ

    Moduł m

    Liczba zębów Z

    Siła przyspieszeniowa

    Fv2B [kN]

    Prędkości liniowe

    vmax [m/s]

    Luz liniowy

    Δs [mm]

    ZTR_PH421

    2

    12 – 17

    3,8 – 6,7

    0,8 – 2,2

    0,01 – 0,02

    ZTR_PH422

    2

    12 – 17

    3,8 – 6,7

    0,11 – 0,72

    0,01 – 0,02

    ZTR_PH521

    2

    12 – 24

    3,8 – 10

    0,8 – 3,2

    0,01 – 0,02

    ZTR_PH521

    3

    12 – 14

    6,3 – 10

    1,2 – 2,9

    0,02

    ZTR_PH522

    2

    12 – 24

    3,8 – 10

    0,09 – 0,96

    0,01 – 0,02

    ZTR_PH522

    3

    12 – 14

    6,3 – 10

    0,14 – 0,88

    0,02

    ZTR_PH721

    2

    12 – 30

    3,8 – 15

    0,67 – 3,2

    0,01 – 0,03

    ZTR_PH721

    3

    12 – 20

    6,3 – 19

    1 – 3,2

    0,02 – 0,03

    ZTR_PH721

    4

    12 – 13

    12 – 19

    1,3 – 2,7

    0,02

    ZTR_PH722

    2

    12 – 30

    3,8 – 15

    0,09 – 1

    0,01 – 0,03

    ZTR_PH722

    3

    12 – 20

    6,3 – 19

    0,13 – 0,99

    0,02 – 0,03

    ZTR_PH722

    4

    12 – 13

    12 – 19

    0,17 – 0,85

    0,02

    ZTR_PH821

    3

    12 – 33

    6,3 – 25

    0,8 – 4,7

    0,02 – 0,04

    ZTR_PH821

    4

    12 – 24

    12 – 35

    1,1 – 4,4

    0,02 – 0,04

    ZTR_PH821

    5

    12 – 19

    19 – 35

    1,3 – 4,4

    0,03 – 0,04

    ZTR_PH821

    6

    12 – 16

    25 – 34

    1,6 – 4,4

    0,03 – 0,04

    ZTR_PH822

    3

    12 – 33

    6,3 – 25

    0,12 – 1,5

    0,02 – 0,04

    ZTR_PH822

    4

    12 – 24

    12 – 35

    0,16 – 1,4

    0,02 – 0,04

    ZTR_PH822

    5

    12 – 19

    19 – 35

    0,2 – 1,4

    0,03 – 0,04

    ZTR_PH822

    6

    12 – 16

    25 – 34

    0,24 – 1,4

    0,03 – 0,04

    ZTR_PH932

    4

    12 – 21

    12 – 42

    0,2 – 1,1

    0,02 – 0,04

    ZTR_PH932

    5

    14 – 20

    27 – 70

    0,29 – 1,4

    0,03 – 0,05

    ZTR_PH932

    6

    12 – 17

    28 – 56

    0,3 – 1,3

    0,03 – 0,05

    ZTR_PH1032

    5

    12 – 20

    19 – 67

    0,25 – 0,88

    0,03 – 0,04

    ZTR_PH1032

    6

    12 – 19

    28 – 56

    0,3 – 1

    0,03 – 0,05

    ZTR_PH1032

    8

    12 – 13

    50 – 60

    0,4 – 0,91

    0,04 – 0,05



    Katalogi

    443137_en_04_KAT_Zahnstangentriebe443137_en_02_rack_and_pinion_drives_web.pdf – Katalog liniowych napędów zębatkowych firmy Stober&Antlanta w j.angielskim

    442568_01_mh_einstellplatte_en – Instrukcja montażu przekładni Stober z kołem zębatym Atlanta poprzez płytę regulacyjną do zębatki

    442762_en_02_mh_perma.pdf Instrukcja montażu automatycznego systemu smarowania zębnika i zębatki

    442455_1.pdf Instrukcja montażu listew zębatych ATLANTA

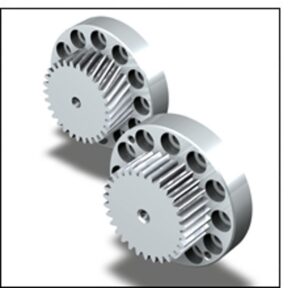

    Koła zębate o skośnym i prostym uzębieniu firmy ATLANTA pod kołnierz obrotowy przekładni

    Opcjonalna płyta montażowa przekładni do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką za pomocą czterech śrub regulacyjnych.

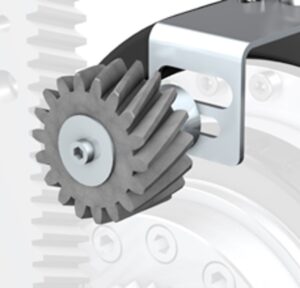

    Opcjonalne koło zębate z filcu i uchwytem montażowym

    Listwy zębate o skośnym lub prostym uzębieniu firmy ATLANTA

    Opcjonalna płyta montażowa przekładni z elementem regulacyjnym do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA

    Zestaw startowy zdecentralizowanego systemu smarowania koła zębatego i listwy zębatej

    Opcjonalny wspornik montażowy umożliwiający uproszczenikonstrukcji maszyny. Możliwość prostego i szybkiego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA za pomocą śrub nastawczych.
