Planetarne napędy zębatkowe ZR-PH-ME

Koła zębate ZR i przekładnie planetarne PH-ME z adapterem pod serwosilnik. Moduły koła zębatego 2 – 4. Liczby zębów 26 -40. Dynamiczne siły posuwu 2,1 – 15 kN. Prędkości liniowe 0,23 – 6,7 m/s. Luz liniowy 10 – 56 µm. 5 klasa jakości.
PLANETARNE NAPĘDY ZĘBATKOWE ZR-PH-ME FIRMY STOBER ANTRIEBSTECHNIK

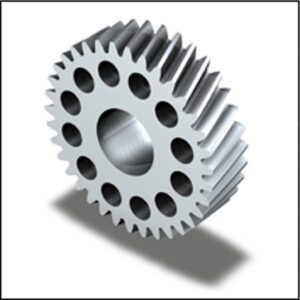

Modułowe koła zębate ZR firmy ATLANTA:
- Seria ZR wyposażona jest w spiralne koła zębate o dużym okręgu podziałowym, które pozwalają na wysokie prędkości posuwu.
- Koła zębate są montowane bez dodatkowego kołnierza – jeden z powodów atrakcyjnego stosunku ceny do wydajności.
- 5 klasa jakości uzębienia według DIN3962
- Uzębienie śrubowe, utwardzone powierzchniowo i szlifowane (lewe 19° 31′ 42″).
- Odpowiednia zębatka musi mieć konstrukcję prawostronną (19° 31′ 42″), minimalna jakość 5/6, materiał C45, 16MnCr5 hartowane indukcyjnie
- Zębnik i zębatka ZV: za smarowanie odpowiada klient; polecamy wysokiej jakości smary na bazie oleju syntetycznego, klasa NLGI 0
Przekładnie planetarne PH firmy STOBER:
- Wysoko wydajne precyzyjne przekładnie planetarne z przykręcanym kołem zębatym ATLANTA
- Precyzyjne – standardowy i zredukowany luz obrotowy
- Precyzyjne – przełożenie w postaci ułamka
- Cichobieżne – skośne uzębienie
- Bezobsługowe – nie wymagają wymiany oleju
- Nasmarowane na cały okres eksploatacji
- Dowolna pozycja pracy
- Opcjonalnie wzmocnione łożyskowanie osiowe
- Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
- Przekładnie standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150, opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
- Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 90 °C
- Klasa ochrony IP65
- Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
- W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
- Obudowa przekładni z żeliwa.
- Opcjonalnie bezpośredni montaż serwosilnika firmy STOBER serii EZ/LM bez adaptera i sprzęgła
- Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie
- Opcjonalnie wykonania kątowe napędów zębatkowych: PH-KX-ME, PH-K-ME
Adapter serwosilnika:
- Szybkie i łatwe mocowanie silnika serwo
- EasyAdapt (ME) ze sprzęgłem zaciskowym, opcjonalnie z dużą płytą silnika (MEL)
- FlexiAdapt (MF) ze sprzęgłem mieszkowym i zintegrowaną termiczną kompensacją długości, opcjonalnie z dużą płytą silnika (MFL)
- ServoStop (MB) ze złączem wtykowym (sprzęgło kłowe) i zintegrowanym hamulcem sprężynowym
Typ |
Moduł m |
Liczba zębów Z |
Siła przyspieszeniowa Fv2B [kN] |
Prędkości liniowe vmax [m/s] |
Luz liniowy Δs [mm] |
ZR_PH321 |
2 |
26 – 27 |
1,7 – 2,2 |
1,7 – 3,6 |
≤ 0,03 |
ZR_PH322 |
2 |
26 – 27 |
1,7 – 2,2 |
0,23 – 1,2 |
≤ 0,03 |
ZR_PH421 |
2 |
33 – 37 |
2,5 – 3,7 |
2,2 – 5,1 |
≤ 0,03 |
ZR_PH422 |
2 |
33 – 37 |
2,5 – 3,7 |
0,29 – 1,7 |
≤ 0,03 |
ZR_PH521 |
2 |
40 – 45 |
5,2 – 7,5 |
2,7 – 6,3 |
≤ 0,04 |
ZR_PH521 |
3 |
30 |
5,2 – 6,7 |
3 – 6,3 |
≤ 0,04 |
ZR_PH522 |
2 |
40 – 45 |
5,2 – 7,5 |
0,31 – 1,9 |
≤ 0,04 |
ZR_PH522 |
3 |
30 |
5,2 – 6,7 |
0,35 – 1,9 |
≤ 0,04 |
ZR_PH721 |
3 |
35 – 40 |
7,9 – 13 |
2,9 – 6,7 |
≤ 0,05 – 0,06 |
ZR_PH721 |
4 |
30 |
7,9 – 11 |
3,3 – 6,7 |
≤ 0,06 |
ZR_PH722 |
3 |
35 – 40 |
7,9 – 13 |
0,38 – 2,1 |
≤ 0,05 – 0,06 |
ZR_PH722 |
4 |
30 |
7,9 – 11 |
0,43 – 2,1 |
≤0,06 |
Katalogi
443137_en_04_KAT_Zahnstangentriebe.pdf – Katalog liniowych napędów zębatkowych firmy Stober&Antlanta w j.angielskim
Koła zębate o skośnym i prostym uzębieniu firmy ATLANTA pod wał z klinem
Opcjonalna płyta montażowa przekładni do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką za pomocą czterech śrub regulacyjnych.
Opcjonalne koło zębate z filcu z uchwytem montażowym
Listwy zębate o skośnym lub prostym uzębieniu firmy ATLANTA
Opcjonalna płyta montażowa przekładni z elementem regulacyjnym do szybkiego i łatwego wyregulowania luzu pomiędzy kołem zębatym a zębatką firmy ATLANTA
Zestaw startowy zdecentralizowanego systemu smarowania koła zębatego i listwy zębatej
