Szybkie dźwigniki śrubowe KH

3 grupy wielkości stożkowych przekładni śrubowych z 3 przełożeniami, w zakresie obciążeń od 250kg do 9ton. Max.obciążenie statyczne 90 kN. Wysoka sprawność przekładni kątowej ze śrubą kulową wynosi 75% a ze śrubą trapezową około 40%.

WYSOKO-PRĘDKOŚCIOWE PODNOŚNIKI ŚRUBOWE KH FIRMY GROB ANTRIEBSTECHNIK

  • Proste i skuteczne rozwiązanie w porównaniu z układami hydraulicznymi i pneumatycznymi.
  • Dzięki stożkowej przekładni zębatej możliwe są wysokie prędkości podnoszenia i wysokie cykle pracy.
  • Zdefiniowany ładunek można przesunąć do dokładnej pozycji z określoną prędkością.
  • W przypadku przełożeń 2:1 i 3:1 zmienne rozmieszczenie wałów napędowych oznacza, że ​​nie jest potrzebna dodatkowa skrzynia rozdzielcza, dzięki czemu kilka szybkobieżnych przekładni podnoszących można połączyć w jeden zespół podnoszący.
  • Może wywierać te same siły zarówno w kierunku pchania, jak i ciągnięcia.
  • Wiele technicznie optymalnych i interesujących ekonomicznie rozwiązań można wdrożyć dzięki naszej modułowej koncepcji bloków konstrukcyjnych.
  • Szybkobieżne podnośniki śrubowe są cenione przez konstruktorów jako standardowy element maszyny.
  • Różne rodzaje wykonania zakończenia śruby: Z (pełny gładki wał), FP (okrągła płyta kołnierzowa), FPL (okrągła płyta kołnierzowa z łożyskowaniem radialnym), GE (zakończenie gwintowane), GK (przegub oczkowy), KGK (przegub kulowy), GS (przegub widełkowy).
  • Dodatkowe zabezpieczenia przekładni śrubowej: AS (zabezpieczenie przed obrotem śruby), VS (zabezpieczenie przed skręceniem z kwadratową rurką ochronną), SFM (nakrętka zabezpieczająca)
  • Szeroki wybór akcesoriów: ES (wyłączniki krańcowe), FB (osłona mieszkowa), HR (pokrętło ręczne), KP (płyta kardana), MG (adapter silnika), RP (sprzęgło), SF (osłona spiralna), BL (łapy montażowe), przekładnie kątowe, wały mechaniczne dystansowe ze sprzęgłami i inne

PRZEKŁADNIE SZYBKIEGO PODNOSZENIA – GDY WYMAGANE SĄ DUŻE PRĘDKOŚCI PODNOSZENIA

Szybkobieżne podnośniki śrubowe to specjalna forma podnośników śrubowych. Pozwalają na wyższe prędkości podnoszenia niż zwykłe podnośniki śrubowe. Jest to możliwe dzięki niskiej redukcji przełożeń, stabilnej konstrukcji, zoptymalizowanym warunkom smarowania, zmiennym skokom gwintu i dopuszczalnym obrotom wejściowym do 3000 obr/min. Uzębione łukowo, jednostopniowe zestawy kół zębatych stożkowych zostały zaprojektowane z myślą o płynnej pracy i nośności, a tym samym umożliwiają płynną i stabilną pracę wrzeciona przy dużej mocy wejściowej.
W technologii napędów liniowych szybkobieżne podnośniki śrubowe są naprawdę wszechstronne. Prawie nie ma zastosowania, w którym nie są one używane jako element napędowy ze względu na ich wszechstronność.

MASZ WYBÓR POMIĘDZY DWOMA WERSJAMI PRZEKŁADNI I TRZEMI ROZMIARAMI, A TAKŻE RÓŻNE REDUKCJE I SKOK WRZECIONA

Wybór odpowiedniego typu przekładni zależy od różnych czynników: wymaganej nośności, prędkości, cyklu pracy, przypadku obciążenia i dostępnej przestrzeni. Zasadniczo istnieją dwie wersje:

W wersji podstawowej: Wyjściowe koło zębate stożkowe jest połączone z nakrętką z gwintem trapezowym (opcjonalnie również z nakrętką z gwintem kulkowym). Nakrętka, która jest w wyniku tego wprawiana w ruch obrotowy, wywiera siłę osiową na wrzeciono. Teraz albo głowica wrzeciona jest mocowana na miejscu, albo wrzeciono jest zabezpieczone przed obrotem po stronie przekładni. Generuje to liniowy ruch podnoszący, a wrzeciono podnoszące przechodzi przez mechanizm podnoszący.

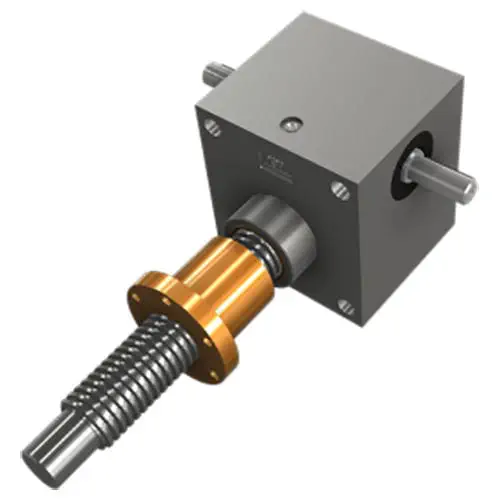

Wersja z nakrętką jezdną: Wyjściowe koło zębate stożkowe jest połączone kształtowo z wrzecionem gwintowanym i w ten sposób przenosi ruch obrotowy. Nakrętka przesuwna jest osadzona na trzpieniu gwintowanym. Jest zabezpieczony przed skręcaniem przez ładunek. W rezultacie obrotowe wrzeciono gwintowane wprawia nakrętkę jezdną w liniowy ruch podnoszący.

Stożkowa przekładnia śrubowa Typ KH090 KH140 KH230
Śruba kulowa KGT 20×20 25×5 25×10 32×40 40×5 40×10 40×20 40×40 63×10
Max.siła dynamiczna kN 11,6 12,3 13,2 14,9 23,8 38,0 33,3 35,0 76
Max.siła statyczna kN 18,4 22,5 25,3 32,4 63,1 69,1 76,1 101,9 197
Sprawność śruby kulowej  % 72,9 72,9 72,9 72,9 72,9 72,9 72,9 72,9 72,9

Śruba trapezowa TR 24×5 40×7 60×9
Max.siła stat. kN 15 40 90
Sprawność śruby trapezowej % 41 36 33
Przełożenie 1:1 mm/1obr 5 7 9
Przełożenie 2:1 mm/1obr 2,5 3,5 4,5
Przełożenie 3:1 mm/1obr 1,7 2,3 3
Moment obrotowy przy max.stat.obciążeniu Nm 32 117 300
Max.moment obrotowy Nm 112 380 1600
Materiał obudowy   Żeliwo Żeliwo Żeliwo

Katalogi

katalog_8GROB_schnellhubgetriebe.pdf – Katalog szybkich dźwigników śrubowych KH firmy GROB

8_KH_1103_3.1_DEEN-40_41.pdf – Formularz zapytania o szybkie dźwigniki śrubowe KH firmy GROB

betriebsanleitung_schnellhubgetriebe.pdf- Instrukcja obsługi szybkich dźwigników śrubowych KH z wysuwaną śrubą firmy GROB

betriebsanleitung_schnellhubgetriebe_laufmutter.pdf – Instrukcja obsługi szybkich dźwigników śrubowych KH z wysuwaną śrubą firmy GROB
