Przekładnia stożkowo-planetarna VCE
Kątowa przekładnia stożkowa z przekładnią planetarną i adapterem silnika elektrycznego. Przełożenia od 1:1 – 400:1. Momenty maks. 200 Nm. Luz obrotowy 6 – 15 arcmin. 4 wielkości od 065 do 140. Obroty maks. 4 000 obr/min. Głośność 75 db(A). Sprawność 93-95%. Opcjonalnie przekładnia kątowa bryzgoszczelna, kurzoszczelna, antykorozyjna, przeciwwybuchowa, ze specjalnym olejem, lakierem i kolorem.

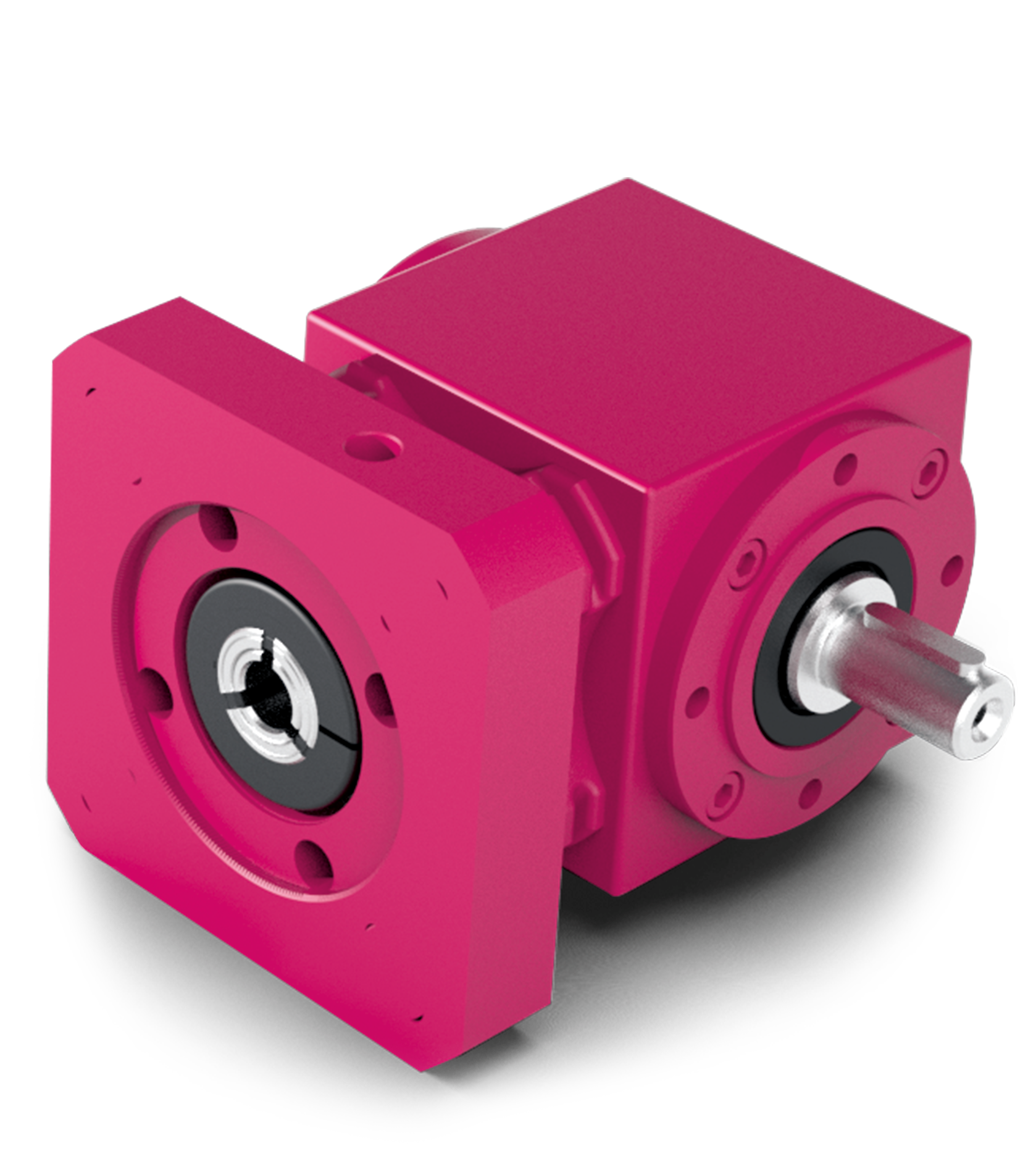

Przekładnia kątowa VCE z adapterem
Właściwości przekładni kątowych VCE
- przekładnia stożkowa z zębami spiralnymi
- szeroki zakres dostępnyvh przelożeń od 1:1 do 400:1
- prędkość obrotowa na wej. max. 4000obr/min
- temperatura pracy przekładni od -10 °C do +90°C
- połączenie przekładni stożkowej z planetarną
- jedno, dwu lub trzy stopniowe
- klasa ochrony IP54
- smar
- trwałość > 15 tyś. godzin
Opcjonalne wykonania przekładni kątowych VCE
- wykonanie bryzgoszczelne, antykorozyjne, kurzoszczelne
- uszczelnienie FKM VITON
- adaptera silnika z kołnierzem w standardzie B5 lub 14
- dwa wały wyjściowe
- olej nietrujący dla przemysłu spożywczego
- specjalny kolor, lakier
Tabela przekładni kątowych VCE z adapterem
| Przełożenia | Przełożenia | Luz obrotowy | Sprawność | Głośność | Moment awaryjny | |
| arcmin | % | dB(A) | Nm | |||
| VCE065 | 1-stopniowa | 1:1 – 3:1 | < 6 | 95 | 68 | 25 |
| 2-stopniowa | 8:1, 10:1, 20:1 | < 15 | 94 | 68 | 25 | |
| 3-stopniowa | 32:1 – 200:1 | < 18 | 93 | 68 | 25 | |
| VCE090 | 1-stopniowa | 1:1 – 6:1 | < 6 | 95 | 70 | 60 |
| 2-stopniowa | 8:1 – 20:1 | < 11 | 94 | 70 | 60 | |
| 3-stopniowa | 32:1 – 400:1 | < 13 | 93 | 70 | 60 | |
| VCE120 | 1-stopniowa | 1:1 – 6:1 | < 6 | 95 | 73 | 140 |
| 2-stopniowa | 8:1 – 20:1 | < 11 | 94 | 73 | 140 | |
| 3-stopniowa | 32:1 – 400:1 | < 13 | 93 | 73 | 140 | |
| VCE140 | 1-stopniowa | 1:1 – 6:1 | < 6 | 95 | 75 | 280 |
| 2-stopniowa | 8:1 – 20:1 | < 13 | 94 | 75 | 280 | |
| 3-stopniowa | 32:1 – 400:1 | < 15 | 93 | 75 | 280 |
- Różne formy wałów wyjściowych przekładni katowych VCE:
- pełny wał z klinem
- wał drążony z wpustem
- wielowypust
- wał drążony gładki z pierścieniem zaciskowym
Katalogi przekładni
ATEK_Gesamtkatalog_2026.pdf– Katalog przekładni, hamulców i motoreduktorów Atek w j.niemieckim
Formularz zapytania ATEK przekładnie 11062025.pdf – Formularz zapytania o przekładnie/motoreduktory ATEK
