Komplet serwonapędowy P532-EZ401-SD6A06

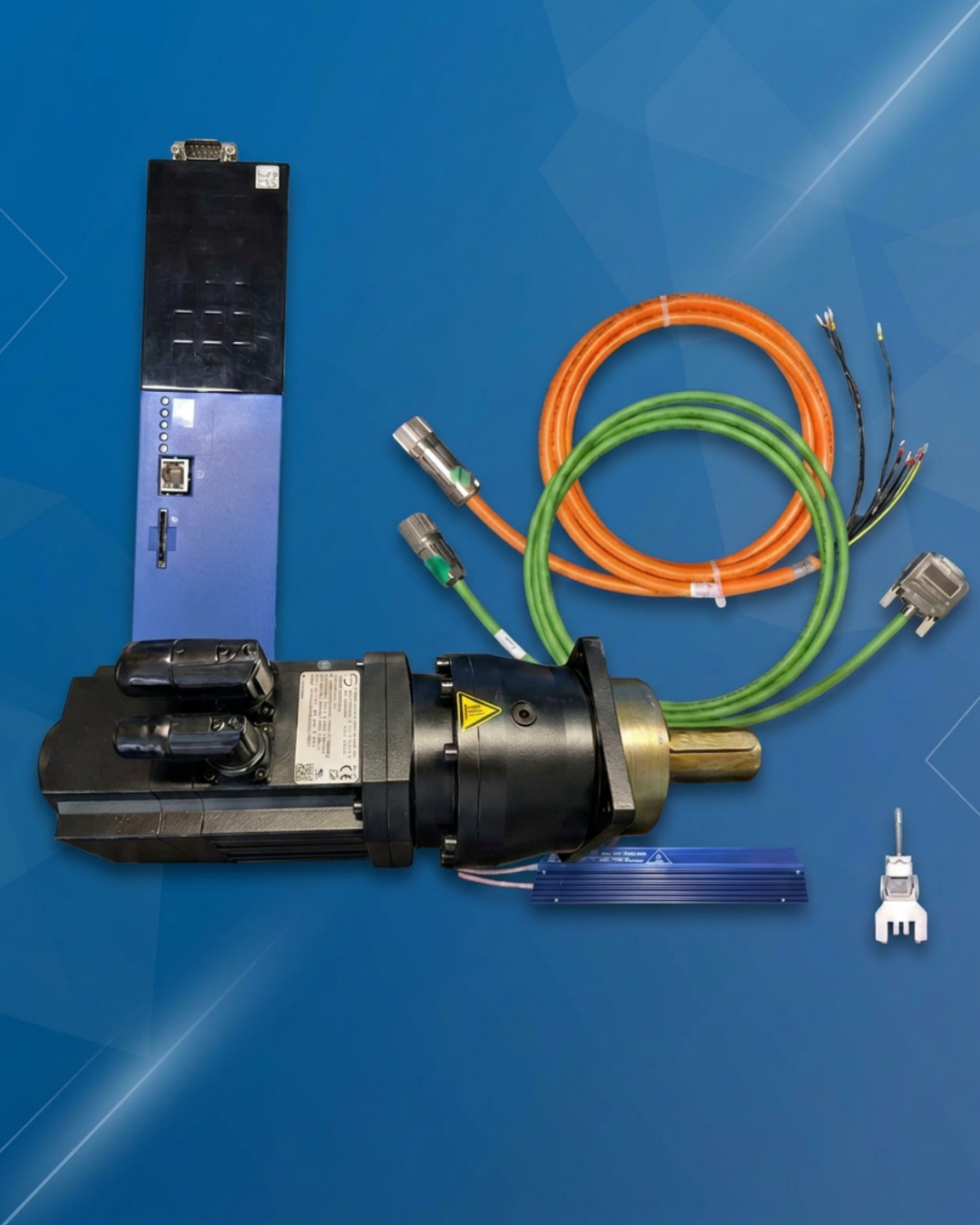

Komplet serwonapędowy, serwomotoreduktor planetarny P532SPZS0500EZ401UDAUQ5P096, serwoprzetwornica SBA06 ze sterownikiem ruchu, wejścia/wyjścia I/O, kabel mocy i enkoderowy z wtyczkami, rezystor hamowania, oprogramowanie DS6.

Komplet serwonapędowy P532-EZ401-SD6A06

Właściwości serwomotoreduktora P532SPZS0500EZ401U

• Przekładnia planetarna bezpośrednio zabudowana na serwosilnikuMaks. dopuszczalny moment obrotowy przy przyspieszaniu 352 Nm
• Moment obrotowy na wyjściu przekładni 133 Nm
• Prędkość obrotowa na wyjściu przekładni 60 obr./min
• Nominalna siła promieniowa 8000 N
• Luz 4,0 min kątowych
• Charakterystyka obciążenia 1,9
• Parametr do obliczenia Kmot,th 0,9
• Przełożenie przekładni 50:1
• Moment obrotowy postoju 143 Nm
• Moment obrotowy zatrzymania awaryjnego 704 Nm
• Matematycznie dokładny współczynnik przełożenia 50:1
• Prędkość obrotowa silnika 3000 obr./min
• Napięcie w obwodzie prądu stałego 540 V
• Maks. dopuszczalna prędkość obrotowa wejściowa w pracy ciągłej 4000 obr./min
• Maks. Dopuszczalna prędkość wejściowa w pracy cyklicznej 8000 obr./min
• Dynamiczny moment bezwładności 1,2 kg/cm²
• Sztywność skrętna 32 Nm/min łuku
• Masa 11 kg
• Liczba biegunów 14
• Sprawność 95%
• Konstrukcja wału: Wał pełny z rowkiem wpustowym
• Łożysko wyjściowe: Łożysko wzmocnione promieniowo
• Wymiary wału: Ø32 x 58
• Konstrukcja obudowy: □101, otwór 90 mm, średnica podziałowa 120 mm
• Pozycja montażu: Dowolna
• Luz: Standardowy 4arcmin
• Rodzaj chłodzenia: Układ chłodzenia konwekcyjnego
• Producent sterownika napędu: STÖBER
• Napięcie obwodu DC: 540 V DC/400 V AC
• Typ/przyłącze sterownika napędu: Cyfrowy SC6
• Typ enkodera: Cyfrowy EnDat Multiturn
• Typ enkodera absolutnego: Indukcyjny EnDat 2.2 EQI 1131 Safety
• Pozycja złącza: 270°
• Wprowadzenie kabli: dowolnie obrotowe
• Zabezpieczenie termiczne uzwojenia: PTC w zacisku zasilania
• Hamulec: 4 Nm MBstat/PM 24 V DC
• Lakierowanie: Lakierowanie jednowarstwowe
• Kolor: RAL 9005 czarny

Właściwości sterownika serwosilnika SD6A06

• Znamionowy prąd wyjściowy (4 kHz) 4,5 A
• Znamionowy prąd wyjściowy (8 kHz) 3,8 A
• Maks. prąd wyjściowy (4 kHz) 180% @ 5 s; 150% @ 30 s
• Maks. prąd wyjściowy (8 kHz) 250% @ 2 s, 200% @ 5 s
• Moc 1,5 kW
• Wymiary 300 x 70 x 188 mm
• Obsługa Do synchronicznych silników serwo
• Komplet wtyczek do SB6A06 z SR6A i XB6A
• Oprogramowanie: bezpłatne DS6 z funkcją diagnostyki, oscyloskopu
• Komunikacja EtherCAT / ProfiNET
• Zastosowanie: komendy ruchu zgodne z PLCoopen
• Zintegrowane funkcje pozycjonowania, synchronizacji
• Opcja bezpieczeństwa: SR6A – safety STO przez zaciski
• Opcja: XB6A rozszerzony moduł zacisków I/O
• Opcja: bez klawiatury i wyświetlacza

Akcesoria kompletu serwonapędowego:

• Kabel mocy (4×1,5+(2×1,0)+(2×0,5)) z wtyczką CON.23 długość:2,5m EZ – MDS5/SDS5/SD6
• Kabel enkodera (3x(2×0,14)+(2×0,25)) z wtyczkami CON.17 długość: 2,5metra EZ – MDS5/SDS5/SD6/SB6
• Rezystor hamowania GVADU210x20-100, 100 Ohm, 150 Watt FRIZLEN
• Zacisk ekranu kabla EMC: EM6A
