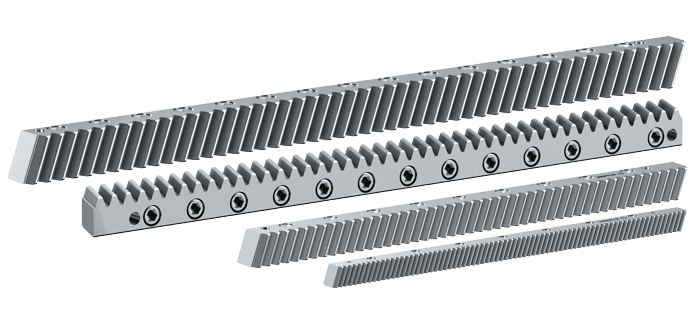

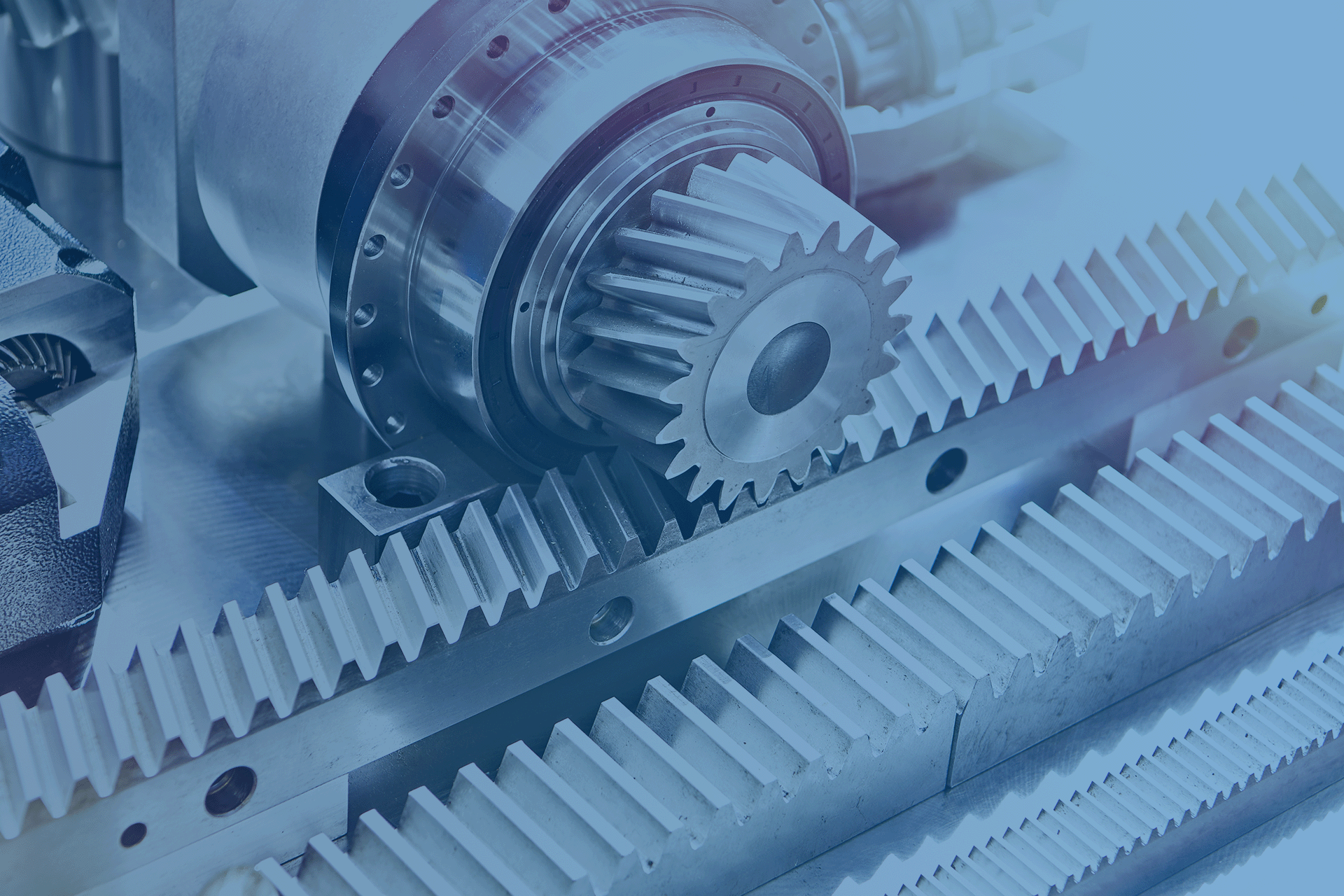

Listwa zębata modułowa ZS
Precyzyjne listwy zębate ZS o skośnym uzębieniu do napędów zębatkowych Stober i maksymalne sile posuwu 83,1 kN. Stalowe ulepszane cieplnie, hartowane i wygładzane, 6 klasy uzębienie zgodnie z normą DIN 3962-1, podwójna liczba otworów mocujących co 62,5mm. Trzy długości 500, 1000 i 2000 mm. Do zastosowań przemysłowych. Idealnie nadają się do cięcia laserowego, systemów robotycznych pick and place, 7-osiowych, posuwów cnc, oraz gięcia rur.
Listwa zębata modułowa ZS
Właściwości listew zębatych ZS
- precyzyjne o skośnym uzębieniu
- 6 klasy jakości uzębienia zgodna z DIN 3962-1,
- zęby spiralne, hartowane i szlifowane
- moduły w zakresie wielkości 2 – 6
- podwójna liczba otworów montażowych co 62,5mm
- max. siła posuwu 12,6 do 83,1 kN
- trzy grupy długości 500, 1000 i 2000 mm

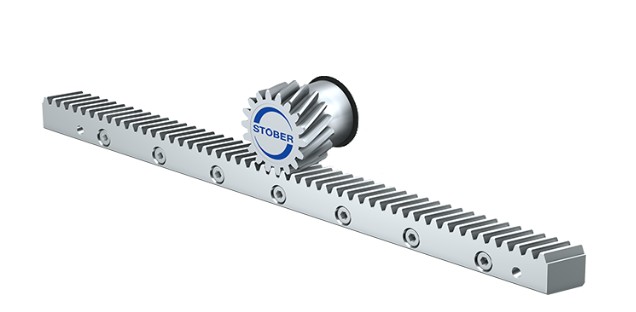

W komplecie z kołem zębatym i przekładnią: Napędy zębatkowe STOBER
W komplecie z kołem zębatym, przekładnią i serwosilnikiem: Serwonapędy zębatkowe – STOBER
Tabela modułowych listew zębatych ZS
| Typ | Moduł | Długość | Liczba zębów | Wymiar | Max. siła posuwu | Waga |
| Mn | [mm] | z | szer. x wys. | Nm | kg | |
| ZS2S0500SQ6VG | 2 | 500 | 75 | 24 x 24 | 8,5 | 1,9 |
| ZS2S1000SQ6VG | 1000 | 150 | 24 x 24 | 13,5 | 3,9 | |
| ZS2S2000SQ6VG | 2000 | |||||
| ZS3S0500SQ6VG | 3 | 500 | 50 | 29 x 29 | 16,0 | 2,7 |
| ZS3S1000SQ6VG | 1000 | 100 | 29 x 29 | 25,0 | 5,4 | |
| ZS3S2000SQ6VG | 2000 | |||||
| ZS4S0500SQ6VG / ZS4S0500VQ6VG | 4 | 506,67 | 38 | 39 x 39 | 26,0 | 5,1 |
| ZS4S1000SQ6VG / ZS4S1000VQ6VG | 1000 | 75 | 39 x 39 | 40,5 | 10,0 | |
| ZS4S2000VQ6VG / ZS4S2000VQ6VG | 2000 | |||||
| ZS5S0500SQ6VG | 5 | 500 | 30 | 49 x 39 | 38,5 | 5,8 |
| ZS5S1000SQ6VG | 1000 | 60 | 49 x 39 | 61,0 | 12,0 | |
| ZS5S2000SQ6VG | 2000 | |||||
| ZS6S0500SQ6VG | 6 | 500 | 25 | 59 x 49 | 72,5 | 8,5 |
| ZS6S1000SQ6VG | 1000 | 50 | 59 x 49 | 116,0 | 17,0 | |
| ZS6S2000SQ6VG | 2000 |
Firma STOBER zaleca następujące środki smarne do napędów zębatkowych:
- Klüber Microlube GB 0
- Klüber Structovis AHD
- Smar długotrwały Oest LT 200
- BP Energrease LS EP 00
- DEA Glissando 6833 EP 00
- Fuchs Lubritech Gearmaster ZSA
- Molykote G-Rapid plus 3694
Katalogi napędów zębatkowych
443137_en_09_KAT_Zahnstangengetriebe – Katalog napędów zębatkowych Stober w j.angielskim
Formularz_przekladnie_STOBER_26082024.pdf – Formularz zapytania o serwo przekładnie Stober w j.polskim/niemieckim/angielskim
