Sprzęgła mieszkowe KB4H dzielone

Bezluzowe sprzęgło bezpieczeństwa KB4H z metalowym mieszkiem. Z dzielonymi piastami zaciskowymi do bezluzowego połączenia dwóch wałów. Średnice wałów 10 – 80 mm. Zakres momentu obrotowego 18 – 1400 Nm. Opcjonalnie spawane laserowo, nierdzewne, z wpustem pod wał z klinem

Sprzęgła mieszkowe KB4H dzielone

• Metalowe sprzęgło mieszkowe z dzielonymi piastami
• Nasz typ dzielonej piasty umożliwia łatwy i szybki montaż promieniowy po wyrównaniu wałów.
• Bezluzowe metalowe sprzęgło mieszkowe z dzielonymi piastami
• Do średnic wałów od 10 do 80 mm
• Wysoka sztywność skrętna, kompensacja niewspółosiowości wałów przy niskich siłach przywracających
• Montaż promieniowy!
• Dzięki dzielonej konstrukcji piasty wały można montować i regulować przed montażem sprzęgła
• Idealne sprzęgło mieszkowe do serwonapędów np. w testowaniu urządzeń, technikach automatyzacji, maszynach pakujących
• Zakres momentu obrotowego: 18 – 1400 Nm
• Materiał mieszka – stal nierdzewna
• Materiał piasty – do rozmiaru 500: aluminium
• Materiał piasty – od rozmiaru 800: stal
• Tolerancja otworu piasty: H7
• Zakres temperatur -30°C ~ 120°C, rozmiar 800/1400: -30°C ~ 250°C
• Rowek wpustowy opcjonalny wg. DIN 6885
• największy otwór oznaczony #

Sprzęgła mieszkowe KB4H KBK nierdzewne

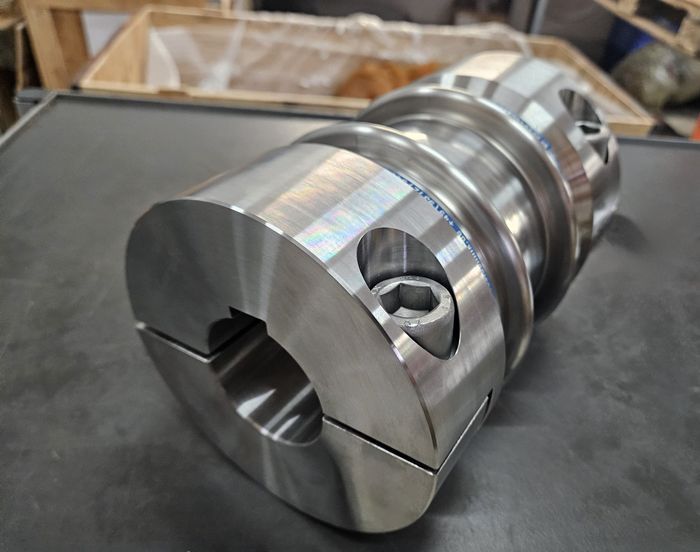

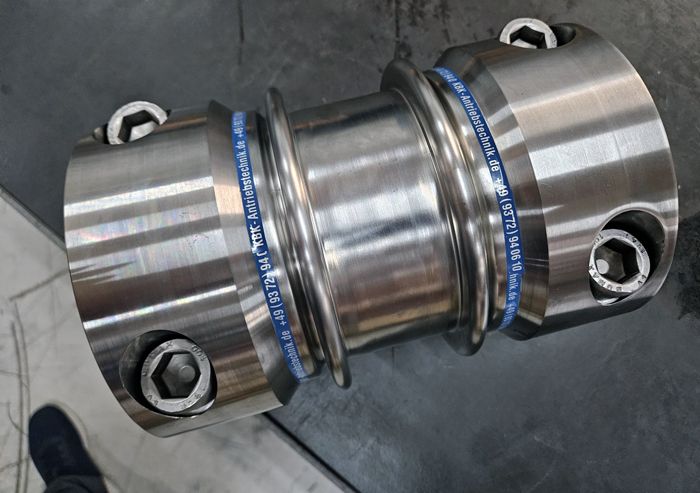

W przypadku szczególnych wymagań i na życzenie produkujemy indywidualne metalowe sprzęgła mieszkowe półskorupowe o imponującym momencie obrotowym – w tym przypadku w wersji 3000 Nm.
Połączenie piast ze stali nierdzewnej V4A 1.4401 i metalowego mieszka ze stali nierdzewnej 1.4571, które są ze sobą mocno zespawane, zapewnia wysoką odporność na trudne warunki panujące na zewnątrz, zwłaszcza w słonym morskim powietrzu. Obiecuje to wyjątkowo długą żywotność i maksymalną niezawodność nawet w ekstremalnych warunkach środowiskowych.

Dostępne wykonania sprzęgieł mieszkowych KBK:

• Wersja mini KB1 z dwoma śrubami dociskowymi
• Wersja mini rozłaczna KB1P z dwoma śrubami dociskowymi
• Wersja KB2 z dwoma tulejami zaciskowymi
• Wersja KB2H z dwoma tulejami zaciskowymi, dzielonymi
• Wersja rozłączna KB2P z dwoma tulejami zaciskowymi
• Wersja nierdzewna KB2VA z dwoma tulejami zaciskowymi
• Wersja KB3 z tuleją zaciskową i wałkiem rozprężnym
• Wersja rozłączna KB3P z tuleją zaciskową i wałkiem rozprężnym
• Wersja KB4 z dwoma tulejami zaciskowymi
• Wersja KB4H z dwoma tulejami zaciskowymi, dzielonymi
• Wersja rozłączna KB4P z dwoma tulejami zaciskowymi
• Wersja krótka KB4K z dwoma tulejami zaciskowymi
• Wersja regulowana KB4LV z dwoma tulejami zaciskowymi o regulowanej długości
• Wersja nierdzewna KB4VA z dwoma tulejami zaciskowymi
• Wersja aluminiowa KB4AL z dwoma tulejami zaciskowymi
• Wersja kompaktowa KB4C z dwoma tulejami zaciskowymi
• Wersja kompaktowa KB4HC z dwoma tulejami zaciskowymi, dzielonymi
• Wersja KB4F z tuleją zaciskową i kołnierzem montażowym
• Wersja KB4FA z tuleją zaciskową i adapterem kołnierzowym
• Wersja KB5 z dwoma wewnętrznym piastami stożkowymi
• Wersja KB6 z dwoma zewnętrznymi piastami stożkowymi
• Wersja rozłączna KB6P z dwoma zewnętrznymi piastami stożkowymi
• Wersja KB7 do montażu kołnierzowego
• Wersja KB8 z tuleją zaciskową i wałkiem rozprężnym
• Wersja rozłączna KB8P z tuleją zaciskową i wałkiem rozprężnym
