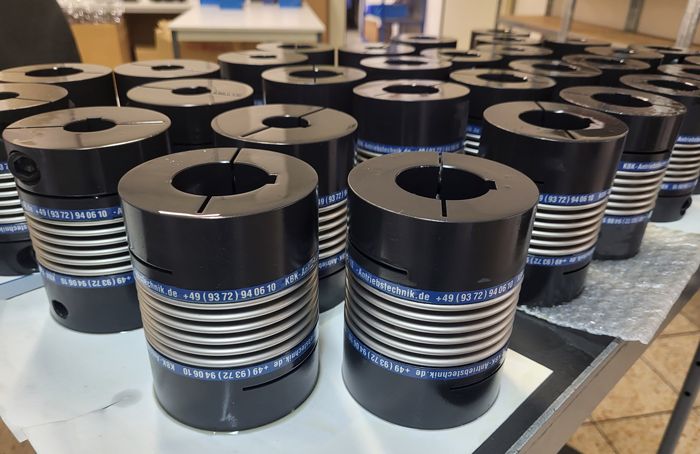

Sprzęgła mieszkowe KB4 z piastami zaciskowymi
Bezluzowe sprzęgło bezpieczeństwa KB4 z metalowym mieszkiem. Z dwoma piastami zaciskowymi do bezluzowego łączenia gładkich wałów. Średnice wałów od 10 do 80 mm. Zakres momentu obrotowego: 18 – 1400 Nm. Opcjonalnie spawane laserowo, nierdzewne, aluminiowe, z wpustem pod wał z klinem
Sprzęgła mieszkowe KB4
- Bezluzowe metalowe sprzęgło mieszkowe z piastami zaciskowymi
- Materiał piasty: do 60Nm – aluminium, do 80Nm – stal
- Dla średnic wałów od 10 – 80mm
- Wysoka sztywność skrętna, kompensacja niewspółosiowości wału przy małych siłach przywracających
- Łatwe w montażu
- Idealne sprzęgło mieszkowe do łączenia serwomotorów, np. w obrabiarkach, technikach automatyzacji, pakowarkach, maszynach do obróbki drewna
- Zakres momentu obrotowego: 18 – 1400 Nm
- Materiał mieszkowy – stal nierdzewna, piasta -rozmiar 18 – 60: aluminiowa piasta – od rozmiaru 80: stal
- Tolerancja otworu piasty: H7
- Zakres temperatur -30 °C ~ 120 °C. Rozmiar 800/1400: -30 °C ~ 250 °C
- Rowek wpustowy opcjonalny wg. DIN 6885
- największy otwór oznaczony #
Katalogi
KBK_Servocouplings2018_en.pdf – Katalog bezluzowych sprzęgieł bezpieczeństwa firmy KBK w j.angielskim
metallbalgkatalog_datenblatt_kb4_englisch.pdf – strona katalogowa sprzęgieł mieszkowych KB4 w j. angielskim
Dostępne wykonania sprzęgieł mieszkowych KBK:
- Wersja mini KB1 z dwoma śrubami dociskowymi
- Wersja mini rozłaczna KB1P z dwoma śrubami dociskowymi
- Wersja KB2 z dwoma tulejami zaciskowymi
- Wersja KB2H z dwoma tulejami zaciskowymi, dzielonymi
- Wersja rozłączna KB2P z dwoma tulejami zaciskowymi
- Wersja nierdzewna KB2VA z dwoma tulejami zaciskowymi
- Wersja KB3 z tuleją zaciskową i wałkiem rozprężnym
- Wersja rozłączna KB3P z tuleją zaciskową i wałkiem rozprężnym
- Wersja KB4 z dwoma tulejami zaciskowymi
- Wersja KB4H z dwoma tulejami zaciskowymi, dzielonymi
- Wersja rozłączna KB4P z dwoma tulejami zaciskowymi
- Wersja krótka KB4K z dwoma tulejami zaciskowymi
- Wersja regulowana KB4LV z dwoma tulejami zaciskowymi o regulowanej długości
- Wersja nierdzewna KB4VA z dwoma tulejami zaciskowymi
- Wersja aluminiowa KB4AL z dwoma tulejami zaciskowymi
- Wersja kompaktowa KB4C z dwoma tulejami zaciskowymi
- Wersja kompaktowa KB4HC z dwoma tulejami zaciskowymi, dzielonymi
- Wersja KB4F z tuleją zaciskową i kołnierzem montażowym
- Wersja KB4FA z tuleją zaciskową i adapterem kołnierzowym
- Wersja KB5 z dwoma wewnętrznym piastami stożkowymi
- Wersja KB6 z dwoma zewnętrznymi piastami stożkowymi
- Wersja rozłączna KB6P z dwoma zewnętrznymi piastami stożkowymi
- Wersja KB7 do montażu kołnierzowego
- Wersja KB8 z tuleją zaciskową i wałkiem rozprężnym
- Wersja rozłączna KB8P z tuleją zaciskową i wałkiem rozprężnym
