Kątowe przekładnie stożkowe L

Aluminiowy korpus miniaturowej przekładni stożkowej, zminimalizowana masa, wysoka odpornośc na korozję, wysoka odporność cieplna. 2 grupy wielkości obudowy 35 i 45mm. Małe przełożenia: 1:1, 2:1, 3:1, 4:1. Max. prędkość obrotowa na wej. 3000 obr/min. Max. moment obrotowy na wyj. 16 Nm. Standardowy luz obrotowy < 30 arcmin, zredukowany < 10 arcmin.

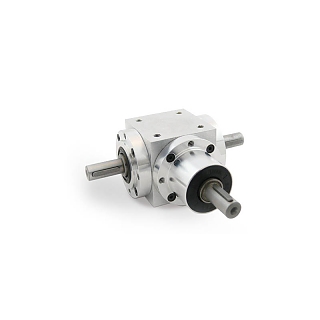

KĄTOWE PRZEKŁADNIE STOŻKOWE L FIRMY ATEK ATRIEBSTECHNIK

  • Małe, lekkie o mocnej konstrukcji kątowe przekładnie stożkowe w obudowie aluminiowej.
  • Stożkowe koła zębate o spiralnym kształcie.
  • Bezobsługowe – nie wymagające konserwacji.
  • Precyzyjne – standardowy luz obrotowy < 30 minut kątowych, zredukowany <10-12 minut kątowych.
  • Klasa ochrony IP54 (opcjonalnie IP56)
  • Wysoka sprawność na poziomie 94-97%
  • Uszczelnienie NBR, opcjonalnie FKM
  • Różne formy wałó wyjściowych: pełny wał z klinem, wał drążony gładki
  • Zakres temperatur otoczenia od -10 do +90stopniC



Prędkość obrotowa n1 [1/min]
3000 2400 1500 1000 750 500 250 50
Przełożenie i 1:1
Typ / grupa wielkości L035
Moc znamionowa P1N [kW] 0,66 0,63 0,50 0,39 0,30 0,22 0,12 0,03
Moment obrotowy M2N [Nm] 2,0 2,4 3,0 3,5 3,6 4,0 4,5 4,5
Max. moment awaryjny M2max [Nm] 8,0
Waga [kg] 0,23-0,29
Typ / grupa wielkości L045
Moc znamionowa P1N [kW] 1,32 1,19 0,99 0,77 0,60 0,44 0,25 0,05
Moment obrotowy M2N [Nm] 4,0 4,5 6,0 7,0 7,3 8,0 9,0 9,0
Max. moment awaryjny M2max [Nm] 16,0
Waga [kg] 0,51-0,70



Przykłady zastosowań aluminiowych przekładni kątowych:

  • urządzenia pomiarowe i kontrolne
  • technologia mikro napędowa
  • przemysł medyczny
  • budowa modeli
  • budowa przyrządów i osprzętu
