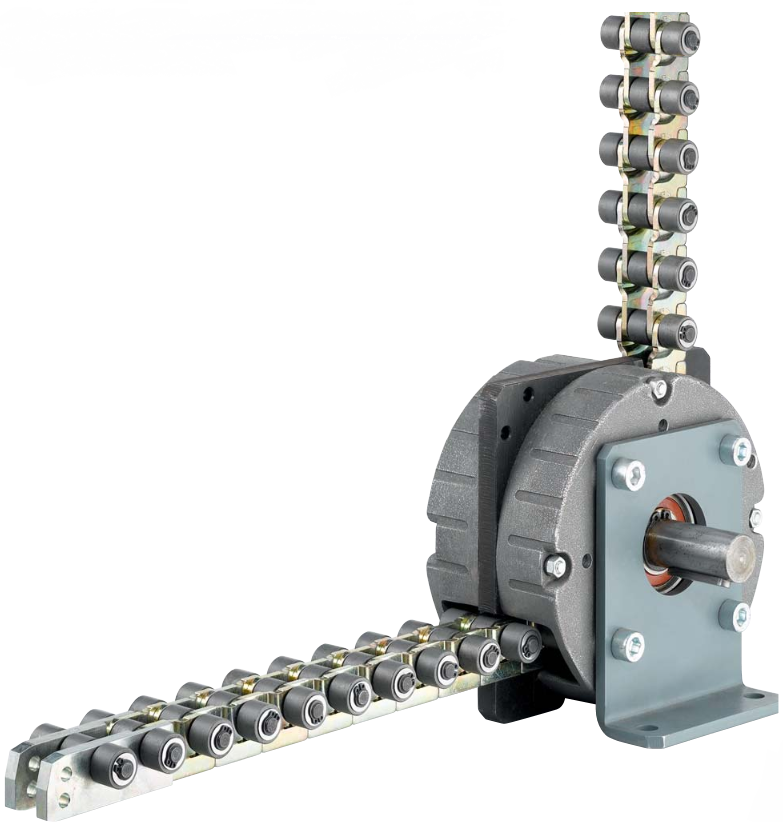

Łańcuchy sztywne SK Push-Pull

Łańcuchy sztywne SK jako łańcuchy pchające, ciągnące duże obciążenia. Idealne w przypadku ograniczonej przestrzeni montażowej. Obciążenie dźwigników łańcuchowych max. do 35 kN. Umożliwiają ruchy liniowe z obciążeniami ściskającymi na dystansie ponad 10 m*. Wymagają minimalnej przestrzeni montażowej dzięki zwijanemu łańcuchowi. Odporne na zmęczenie w wysokich temperaturach do +550°C. Idelane do zastosowań w niskich temperaurach poniżej 0°C. Niskie koszty eksploatacji i konserwacji. Sprawność od 80 do 90%.

Łańcuchy sztywne SK

Właściwości łańcuchów sztywnych SK

• 7 grup wielkości przekładni łańcuchowych.
• Siły obciążenia w zakresie od 3,0 do 35,0 kN.
• Wysokość podnoszenia max. 2,0 metra (bez prowadzenia)
• Prędkość liniowa max. w poziomie 0,6 m/s,
• Temp. otoczenia max. +180°C, krótko trwała +1050°C.
• Do bardzo dynamicznych zastosowań
• Do zastosowań w wysokich temperaturach, a także w ciasnych przestrzeniach
• Przeznaczone do regulacji i przemieszczania ładunków.

• Zastosowania kriogeniczne już od -42°C

• Do pieców przemysłowych

• Długie pociągnięcia
• Dostępna przestrzeń nie pozwala na zastosowanie „normalnych” dźwigników liniowych
• Łańcuch można nawinąć i przechowywać
• Utrzymuje pozycję absolutną
• Zapewnia dokładne pozycjonowanie
• Można z synchronizować kilka łańcuchów liniowych
• Standardowa wersja produktu nie nadaje się do stosowania w przestrzeniach zagrożonych wybuchem.
• Zgodne z dyrektywą maszyną WE2006/42/WE i normą zharmonizowaną EN1495:1997 Platforma do podnoszenia – Platforma wspinaczkowa z masztem
• Długość skoku większa niż 4 000 mm zwykle wymaga prowadzenia
• Przyjazne dla środowiska
• Niskie koszty utrzymania

Tabela łańcuchów sztywnych SK

Zalety łańcuchów sztywnych SK

Brak ryzyka przegrzania łańcucha sztywnego SK

Prowadnik liniowy SK został zaprojektowany do pracy w wysokich temperaturach, co oznacza, że nie przegrzewa się i idealnie nadaje się do zastosowań wymagających częstego lub ciągłego ruchu bez częstych przerw lub okresów schładzania.

Wytrzymały łańcuch sztywny SK zarówno w wysokich, jak i niskich temperaturach

Prowadnik liniowy SK działa bez zarzutu nawet w ekstremalnych temperaturach. Został zaprojektowany tak, aby działać niezawodnie zarówno w wysokich, jak i niskich temperaturach, co czyni go idealnym do zastosowań w wymagających środowiskach, w których inne systemy zawodzą.

Łańcuch sztywny SK zapewnia oszczędność miejsca

Dzięki możliwości zwijania, łańcuch liniowy SK idealnie nadaje się do zastosowań w bardzo ciasnych przestrzeniach. Można go zintegrować w sposób oszczędzający miejsce, jednocześnie oferując wysoką wydajność w najmniejszej przestrzeni.

Łańcuch sztywny SK zaprojektowany do przenoszenia sił ściskających

Inteligentne połączenie zalet łańcuchów przemysłowych i modułów oporowych
Prowadnik liniowy SK przenosi siły ściskające i rozciągające od 3 kN do 35 kN. Silnik napędza koło zębate, tworząc ogniwa łańcucha w stabilną całość. Barierki na poszczególnych ogniwach łańcucha usztywniają łańcuch pod wpływem nacisku. Gdy ładunek musi zostać opuszczony lub pociągnięty, ogniwa łańcucha są wkładane i przechowywane w obudowie, co pozwala zaoszczędzić miejsce.

Łańcuchy sztywne SK wykorzystywane w wielu gałęziach przemysłu

• podesty sceniczne,
• logistyka magazynowa,
• systemy chłodnicze,
• zastosowania offshore,
• kriogenika
• zasilanie wielkich pieców przemysłowych, hutnicznych
• przemieszczanie kontenerów, wagonów

Łatwa konserwacja łańcuchów sztywnych SK

Łańcuch liniowy jest łatwiejszy w konserwacji niż podnośnik śrubowy, ponieważ części eksploatacyjne lub ogniwa łańcucha można szybko i łatwo wymienić bez konieczności modyfikacji całego systemu.

Nieograniczona długość skoku łańcucha sztywnego SK

Dzięki odpowiednim szynom prowadzącym łańcuch można wydłużyć w razie potrzeby, niezależnie od dostępnej długości surowca.

Wysoka odporność na temperaturę łańcuha sztywnego SK

Zastosowania w temperaturach do 250°C nie są krytyczne. Dzięki specjalnym konstrukcjom możliwa jest ciągła praca w temperaturach do 560°C.

Wysoka prędkość podnoszenia
Standardowa prędkość podnoszenia do 250 mm/s; w szczególnych przypadkach możliwe jest osiągnięcie prędkości nawet do 1000 mm/s.

Niewielkie zapotrzebowanie na miejsce
Łańcuch liniowy jest rozwiązaniem oszczędzającym miejsce w porównaniu z podnośnikiem śrubowym, ponieważ łańcuch jest rozwijany.

Akcesoria łańcuchów sztywnych SK

• Magazyn łańucha
• Osłona łańcucha
• Pazur łańcucha
• System smarowania łańucha
• Przekładnie kątowe wielowałowe V
• Wały mechaniczne ze sprzęgłami
• Elektryczne silniki asynchroniczne
• Motoreduktory

Do podnoszenia, opuszczania ciężarów polecamy łańcuchy sztywne wieżowe TC
