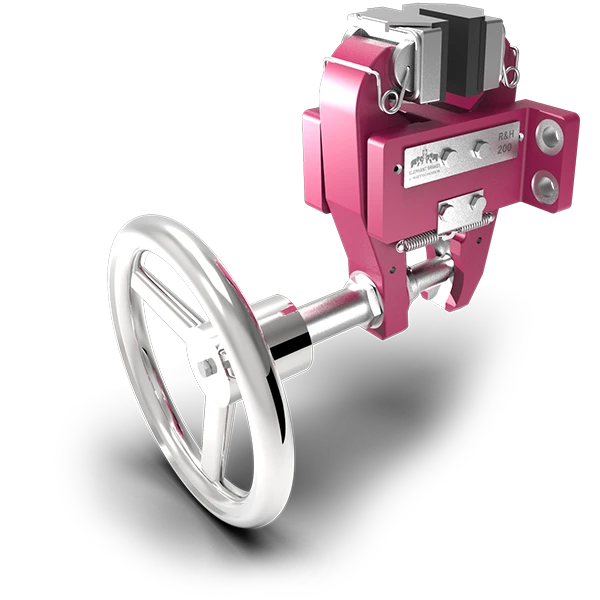

Hamulec dźwigniowy R&H ręczny
Hamulec dźwigniowy aktywny – zacisk hamulcowy zamykany ręcznie, otwierany sprężynowo. Hamulec roboczy. Zakres sił hamowania: 500 N – 6 000 N. Rozmiary: RH050 do RH350. Elastyczny system modułowy. Konstrukcja oszczędzająca miejsce. Minimalna przestrzeń montażowa w kierunku osiowym. Szybki czas reakcji. Brak efektu serwo, nadaje się do hamowania w dwóch kierunkach. Nieograniczony rozmiar tarczy.
Hamulec dźwigniowy R&H ręczny
Specjalnie zaprojektowane do zastosowań przemysłowych hamulce tarczowe w kształcie zacisków zostały opracowane, aby zaspokoić zapotrzebowanie na rozwiązania hamulcowe oszczędzające miejsce. Dzięki kompaktowej konstrukcji nasze urządzenia zajmują jedynie minimalną przestrzeń osiową. Hamulce Elephant napędzane rozwiązaniami napędowymi ATEK charakteryzują się wytrzymałością, szybko reagują i szczególnie nadają się do hamowania w obu kierunkach, dzięki celowemu brakowi jakiegokolwiek efektu serwa.
Nasz system modułowy umożliwia elastyczne dostosowanie układu hamulcowego do niemal wszystkich wymagań. Dobór elementów uruchamiających, ilość zacisków hamulcowych oraz średnicę tarczy można konfigurować indywidualnie. Otwarta konstrukcja pozwala również na zastosowanie tarcz hamulcowych dowolnego rozmiaru bez napotykania żadnych czynników ograniczających.
Właściwości hamulców dźwigniowych R&H ręcznych
- Siła hamowania: 500 N – 6 000 N
- Rozmiary: RH 050 do RH 360
- Elastyczny system modułowy
- Konstrukcja oszczędzająca miejsce
- Minimalna osiowa przestrzeń montażowa
- Szybki czas reakcji
- Brak efektu serwa, odpowiedni do hamowania w dwóch kierunkach
- Nieograniczony rozmiar dysk
Tabela hamulców dźwigniowych R&H ręcznych
| Typ zacisk u hamulcowego | Rodzaj zacisku | Numer artykułu | Masa | Siła zacisku |
| R&H 050.098.01 | ręczny | 10327 | 1,5 kg | 1 obrót ≈ 160 N |
| R&H 100.096.01 | ręczny | 12872 | 4,3 kg | 1 obrót ≈ 260 N |
| R&H 100.098.01 | ręczny | 10393 | 3,3 kg | 1 obrót ≈ 160 N |
| R&H 100.099.01 | mechaniczny | 10394 | 3,7 kg | |
| R&H 125.098.01 | ręczny | 10656 | 1,2 kg | 1 obrót ≈ 160 N |
| R&H 200.096.01 | ręczny | 11531 | 9,3 kg | 1 obrót ≈ 260 N |
| R&H 200.098.01 | ręczny | 11147 | 7,9 kg | 1 obrót ≈ 160 N |
| R&H 200.099.01 | mechaniczny | 11236 | 8,6 kg | 1 obrót ≈ 160 N |
| R&H 215.098.01 | ręczny | 10682 | 8,3 kg | |
| R&H 225.098.01 | ręczny | 11141 | 8,3 kg | |
| R&H 230.098.01 | ręczny | 10702 | 8,5 kg | |
| R&H 215.099.01 | mechaniczny | 10681 | 9,1 kg | |
| R&H 225.099.01 | mechaniczny | 11112 | 9,1 kg | |
| R&H 230.099.01 | mechaniczny | 10701 | 9,3 kg | |
| R&H 245.099.01 | mechaniczny | 13246 | 9,3 kg | |
| R&H 250.098.01 | ręczny | 10069 | 7,1 kg | 1 obrót ≈ 160 N |
| R&H 250.099.01 | mechaniczny | 10063 | 7,9 kg | |
| R&H 250.096.01 | ręczny | 12422 | 8,0 kg | 1 obrót ≈ 260 N |
| R&H 300.096.04 | ręczny | 13748 | 21,0 kg | 1 obrót ≈ 260 N |
| R&H 350.090.01 | ręczny | 12757 | 55,5 kg |
