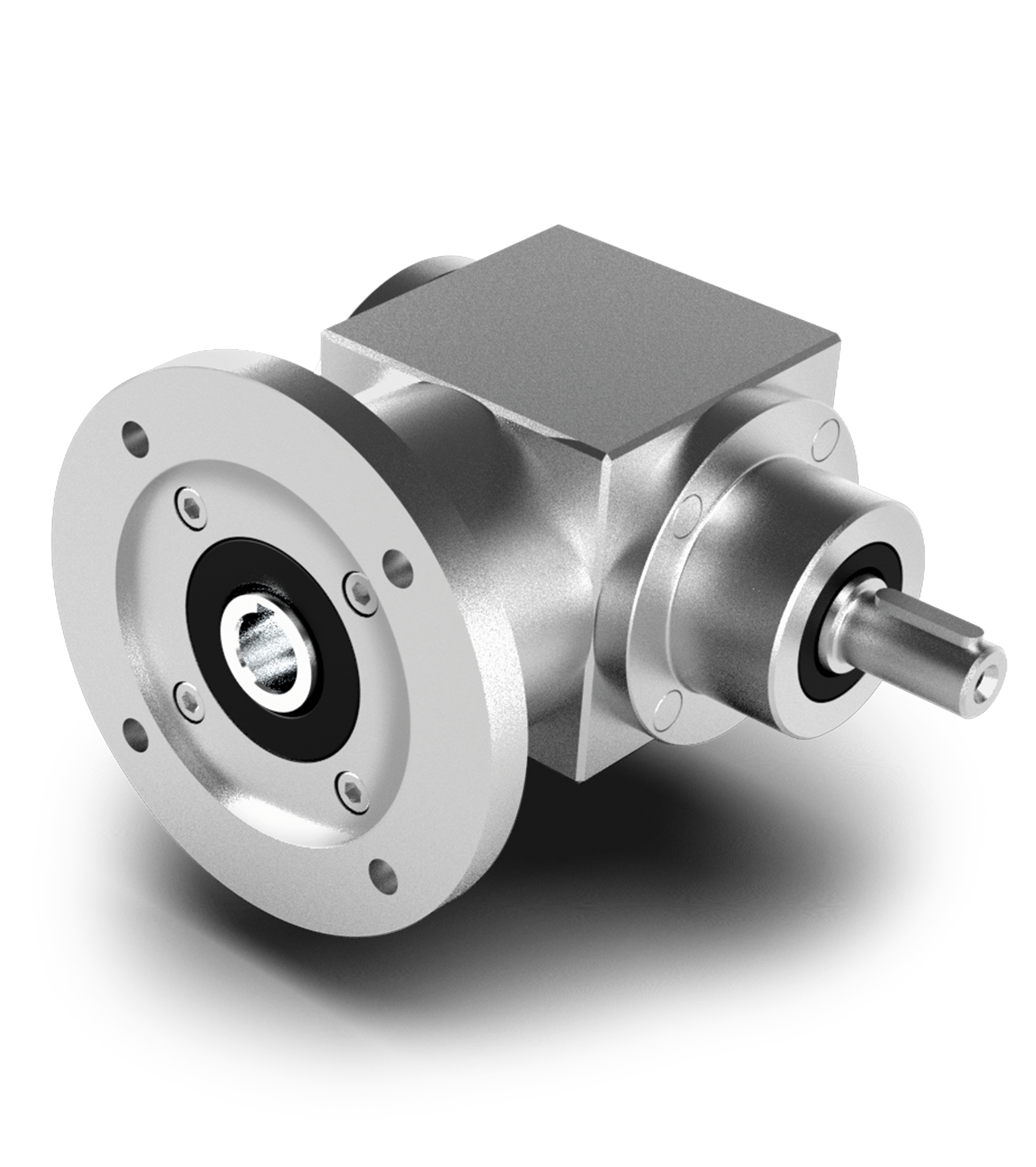

Przekładnia kątowa nierdzewna HDV

Przekładnia stożkowa nierdzewna, wielowałowa, precyzyjna. 4 wielkości od 065 do 140 mm. Małe przełożenia 1:1 … 6:1. Momenty maks. 430 Nm. Luz obrotowy 30 arcmin, zredukowany < 10 arcmin. Wszystkie części przekładni kątowej wielowałowej wykonane ze stali nierdzewnej VA. Specjalne oleje, smarowanie, uszczelnienia. Smar spożywczy NOTOX. Wykonanie bryzgoszczelne, higeniczne.

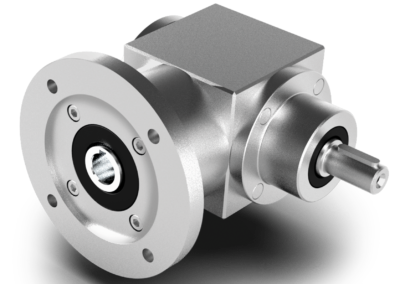

Przekładnia kątowa nierdzewna HDV

Przekładnie serii HDV są przeznaczone do użytku w przemyśle spożywczym. Oparte są na sprawdzonych standardowych przekładniach z gamy jednostopniowych przekładni stożkowych (seria V) i dzięki temu mają takie same wymiary zewnętrzne.

Wybór materiału, konstrukcja i wykończenie powierzchni zapewniają optymalne właściwości czyszczące i maksymalną higienę. Konstrukcja ze stali nierdzewnej wszystkich elementów zewnętrznych skutecznie zapobiega wszelkim formom korozji, a dodatkowo jest kwasoodporna i zasadowa. Typowe cechy produktu, takie jak wysoka płynność pracy, wysoka wydajność, solidność, dokładność pracy są gwarantowane, a doskonała zdolność dostaw jest oczywista.

Różnica miedzy przekładnią HDV, a przekładniami stożkowymi z serii V

• Wszystkie części zewnętrzne wykonane są z wysokiej jakości stali nierdzewnej.
• Pierścienie uszczelniające wału zamontowane w typie mają dodatkową wargę przeciwpyłową.
• Obudowa i kołnierze nie zawierają żadnych otworów ani innych kieszeni pyłowych.

Tabela przekładni kątowych nierdzewnych HDV

Specyfikacja przekładni stożkowych nierdzewnych HDV

• Wymagane otwory montażowe zostaną wywiercone zgodnie ze specyfikacjami dla konkretnego zastosowania.
• Wymiary przekładni nierdzewnych są identyczne z wymiarami przekładni kątowych typu V.
• Tabliczka znamionowa trawiona
• Brak filtrów wentylacyjnych
• Chropowatość powierzchni < Ra 0,8

Właściwości przekładni stożkowych nierdzewnych HDV

• Wszystkie części wykonane ze stali VA
• Odporny na korozję
• Wykonanie hgieniczne,
• Obudowa wykonana ze stali nierdzewnej 1.4305
• Bezobsługowy
• Przełożenia: i = 1: 1 do i=6: 1
• Maksymalny wyjściowy moment obrotowy: 430 Nm
• 4 rozmiary przekładni o długości krawędzi od 065 do 140 mm
• Konstrukcja o niskim luzie: możliwe mniej niż 10 minut kątowych
• Wszystkie części wykonane ze stali VA
• Opcjonalnie z elektrycznym silnikiem nierdzewnym

Przykłady zastosowania przekładni stożkowych nierdzewnych HDV

• Inżynieria medyczna
• Przemysł pożywczy
• Maszyny rozlewnicze i dozujące
• Przemysł farmaceutyczny, kosmetyczny.
